Условие задачи
Заменить червячным редуктором привод скребкового конвейера, состоящего из ременной передачи, одноступенчатого зубчатого редуктора и цепной передачи (рис. 6.12). Из предшествующих задач следует: мощность на ведущих тяговых звездочек конвейера Р = 4.4 кВт, частота вращения тяговых звездочек , частота вращения вала электродвигателя . Заданный ресурс передачи (примерно три года при двухсменной работе). Передача нереверсивная (работа зубьев одной стороной). Типовой режим нагружения I (тяжелый)

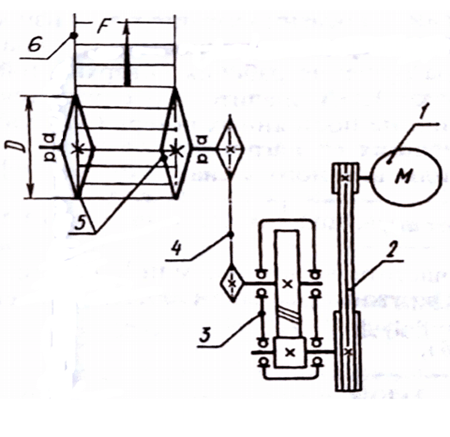

Рис. 6. 12. Схема привода скребкового конвейера:
1 – электродвигатель; 2 – ременная передача; 3 – редуктор цилиндрический одноступенчатый; 4 – цепная передача; 5 – ведущие тяговые звездочки конвейера; 6 – тяговая цепь
Ответ
А проектировочный расчет.
1. Данные для расчета червячного редуктора:
Мощность на валу червячного колеса. Принимаем КПД одной пары подшипников вала тяговых звездочек , соединительной муфты между червячным редуктором и конвейером . Тогда
