Ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Стержень изготовлен из стали (модуль упругости Е = 2 х105 МПа).
«Ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Стержень изготовлен из стали (модуль упругости Е = 2 х105 МПа).»
- Документоведение и архивоведение
Условие:
Ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Стержень изготовлен из стали (модуль упругости Е = 2 х105 МПа).
Решение:
Для построения эпюры продольных сил используем метод сечений.
1. Рассмотрим 3 сечения.

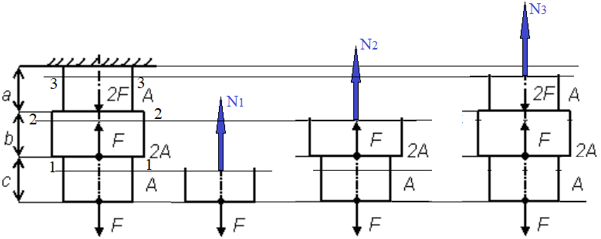

Проведя произвольное сечение 1-1 на участке I, отбросим верхнюю часть бруса и рассмотрим равновесие нижней части, на которую действуют внешняя сила F и искомая продольная сила N1.
Составляем уравнение равновесия:
1 - 1
