Условие задачи
1. Из табл.1 выбрать численные данные для расчета. Прочерк в графе означает, что данный элемент отсутствует.
2. Рассчитать все токи в цепи на рис.1 символическим методом.
3. Построить векторную диаграмму. Вектора токов и напряжений отложить на одной диаграмме.
4. Рассчитать показания ваттметра P.
Примечание: частота источников напряжения равна 50 Гц. В табл.1 обозначены: j - начальная фаза, Em – амплитудное значение ЭДС.

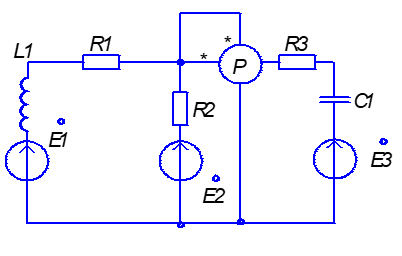

Рис. 1
Таблица 1
Ответ
1. Выбираем численные данные для расчета.
E1m = 40 B; = 210; f = 50 Гц; R1 = 40 Ом; R2 = 80 Ом; L1 = 0,4 Гн; C1 = 80 мкФ.
Рис. 2.1
2. Рассчитываем все токи в цепи на рис. 2.1 символическим методом.
Находим реактивные сопротивления индуктивности L1 и емкости C1:
