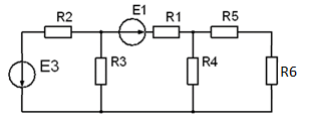

Условие:
1. Методом законов Кирхгофа определить токи во всех ветвях цепи.
2. Проверить баланс мощностей.
Исходные данные:
R1= 11 Ом; R2= 10 Ом;
R3= 13 Ом; R4= 15 Ом;
R5= 14 Ом; R6= 14 Ом;
E1= 10 В; E3= 15 В
Решение:

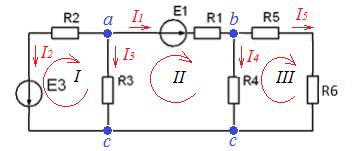

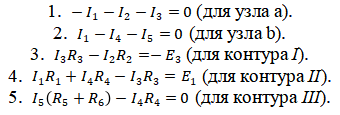

Цепь содержит 3 контура, 3 узла (a,b,c), 5 ветвей с токами I1, I2, I3, I4, I5. Запишем уравнения по первому и второму законам Кирхгофа:
После подстановки данных получаем следующую систему уравнени...
