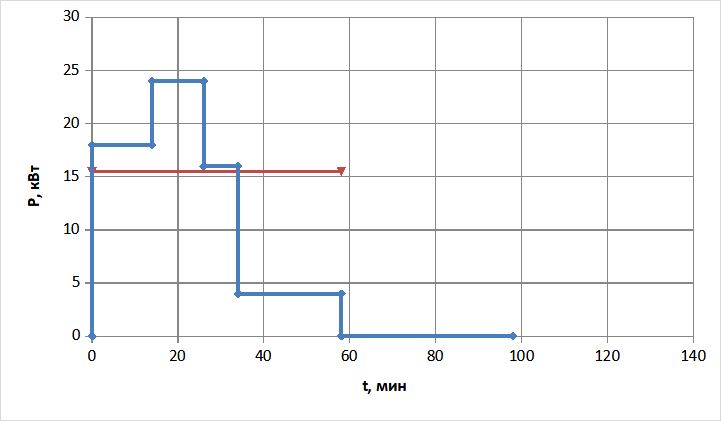

1. На основании исходных данных построить нагрузочную диаграмму электродвигателя привода, рассчитать на ее основании эквивалентную (среднеквадратическую) нагрузку и нанести ее на нагрузочную диаграмму.

1. На основании исходных данных построить нагрузочную диаграмму электродвигателя привода, рассчитать на ее основании эквивалентную (среднеквадратическую) нагрузку и нанести ее на нагрузочную диаграмму.
2. Используя нагрузочную диаграмму электропривода, определить необходимую мощность двигателя из условий обеспечения:
а) допустимого нагрева двигателя при работе;
б) пуска с мощностью при пуске, составляющей 25% эквивалентной за период работы и снижением напряжения при пуске на ΔU%;
в) статической устойчивости электропривода при возможном снижении напряжения питания при максимальной нагрузке на ΔU%/ 2.
3. Выбрать в качестве приводного двигателя асинхронный с короткозамкнутым ротором общего назначения с синхронной частотой вращения 1500 об/мин и проверить правильность выбора мощности по нагреву методом средних потерь.
4. Для первого цикла нагрузочной диаграммы рассчитать и построить кривую изменения превышения температуры двигателя при работе и после отключения, совместив ее с нагрузочной диаграммой. Температуру двигателя до его включения принять равной температуре окружающей среды.
5. Вычертить согласно заданию принципиальную электрическую схему автоматического управления электроприводом. Предусмотреть автоматическую защиту электродвигателя привода от токов короткого замыкания и перегрузки, а цепей управления - от токов короткого замыкания. Выбрать соответствующую аппаратуру и кратко изложить ее назначение и работу схемы управления.
Исходные данные: Р₁=18 кВт, Р₂=24 кВт, Р₃=16 кВт, Р₄=4 кВт, t₁=14 мин, t₂=12 мин, t₃=8 мин, t₄=24 мин, t₀=40 мин, ΔU%=12%; схема реверсивного электропривода с торможением противовключением.
