1.    Начертить истинную схему расчета в развёрнутом виде с обозначением всех активных и реактивных сопротивлений согласно заданному варианту (Рисунок 2).

2.    Рассчитать недостающие параметры режима работы однофазной цепи и заполнить таблицу (Таблица 2).

3.    Написать уравнение электрического состояния цепи. Правильность расчётов подтвердить проверками с использованием законов Кирхгофа.

4.    Начертить векторную диаграмму токов и напряжений для определённого момента времени на комплексной плоскости с обозначением углов (φц,φ0,φ1, φ2). Указать масштабы токов и напряжений.

5.    Определить комплекс полной мощности и её составляющие.

6.    Написать выражения мгновенных значений тока и входного напряжения неразветвленной части цепи.

7.    Для имеющихся конденсаторов и катушек индуктивности рассчитать соответственно ёмкость и индуктивность при частоте f=50 Гц.

Исходные данные:

Сопротивления элементов цепи

Напряжение источника U = 150 В

Таблица 2

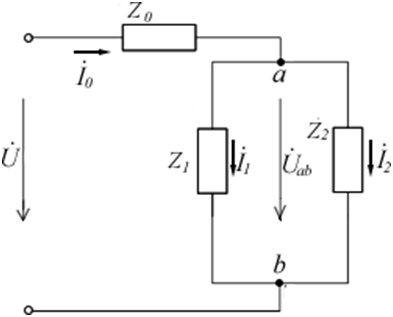

Рис.2
