Условие задачи
1. Начертить рабочую схему, исключив из общей схемы ветви, в которой выключатели разомкнуты.
2. Определить токи во всех ветвях, напряжения на зажимах источников. (Метод анализа электрических цепей может быть любой).
3. Определить режимы работы источников и составить баланс мощностей.
Рисунок 1 – Исходная схема
Исходные данные:
Ответ
1. Изобразим рабочую схему, исключив из общей схемы ветви, в которой выключатели разомкнуты. Согласно варианту задания разомкнуты ветви с выключателями В1 и В4. Данная схема представлена на рисунке 2.

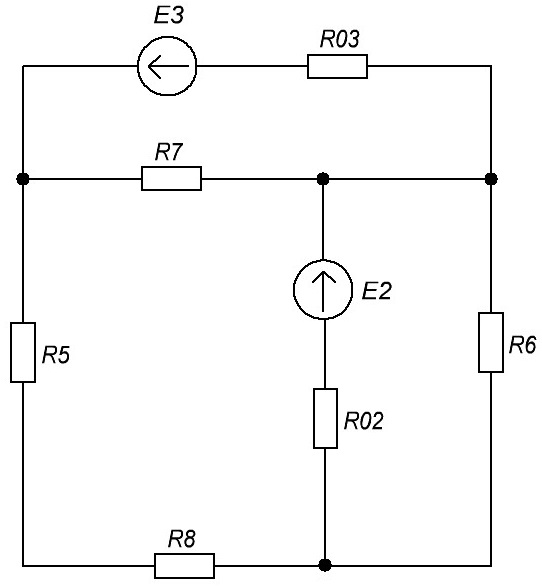

Рисунок 2 Исследуемая схема электрической цепи
2. Определение токов во всех ветвях схемы и напряжений на зажимах источников:
Схема электрической цепи, представленная на рисунке 2, имеет 5 ветвей, 3 у...
