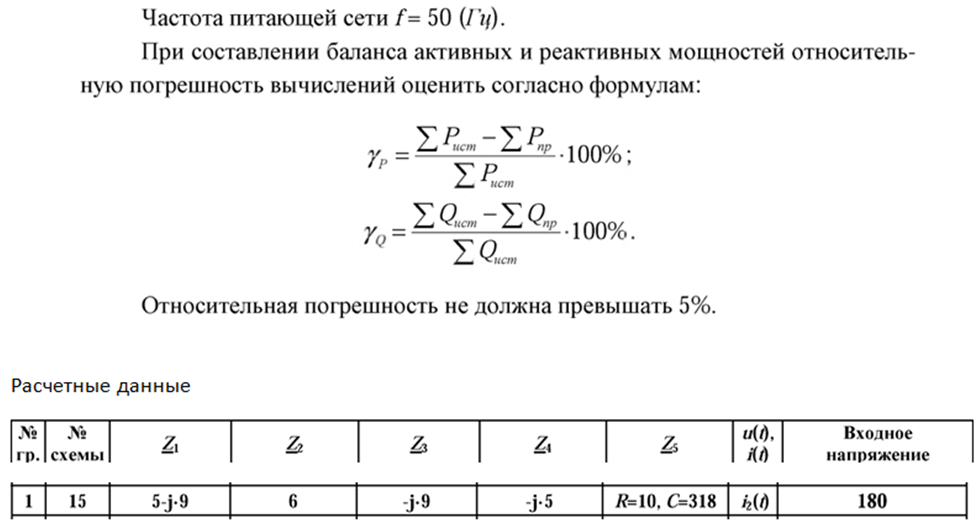

Условие задачи

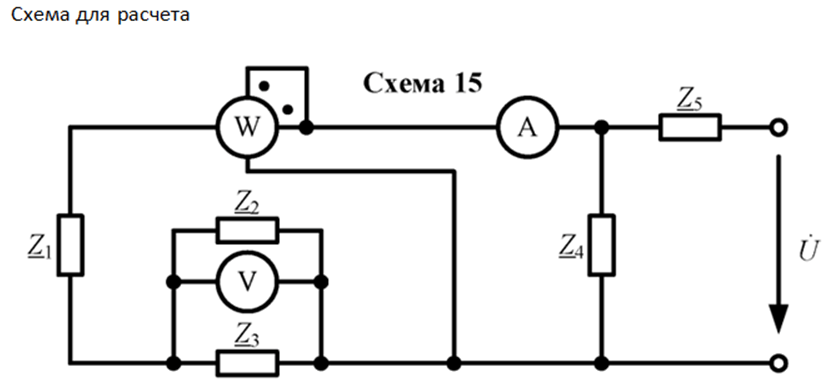

1. Начертить схему схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей.
2. Указать на схеме условные положительные направления тока в ветвях. Определить токи всех ветвей в комплексной форме.
3. Определить показания приборов.
4. Построить векторную топографическую диаграмму по напряжениям на элементах схемы замещения.
5. Построить осцилограмму тока в ветви или напряжения на участке, определенном в задании.
6. Составить баланс активных или реактивных мощностей.
Ответ

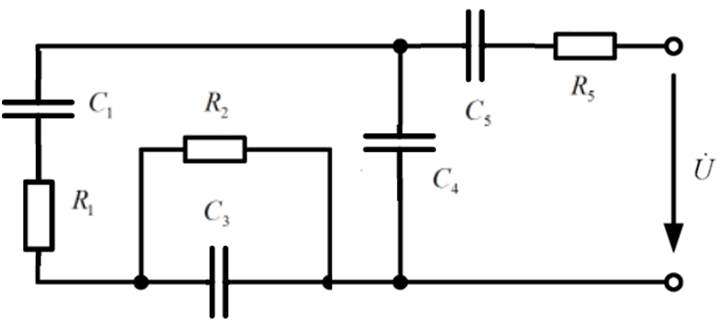

1. Схема замещения.
2. Расчет токов.

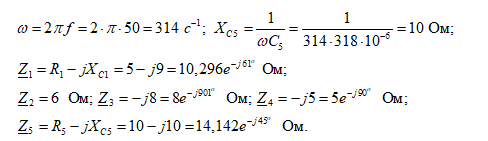

Определение всех сопротивлений.
