1. Нарисовать 3-х фазную мостовую управляемую схему выпрямления на однооперационных тиристорах, работающую на двигатель постоянного тока. 2. Рассчитать угол коммутации γ для заданного варианта.

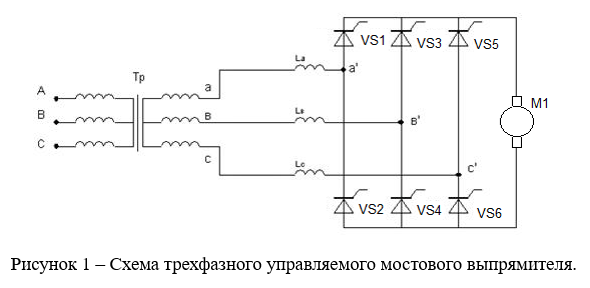

1. Нарисовать 3-х фазную мостовую управляемую схему выпрямления на однооперационных тиристорах, работающую на двигатель постоянного тока.

2. Рассчитать угол коммутации γ для заданного варианта.

3. Рассчитать и записать в таблицу регулировочные характеристики выпрямителя U_d = F (α) при двух значениях тока нагрузки (номинальном и половине номинального). Угол управления α менять от 0 до 90 град с шагом 15 град. Построить характеристики на одном графике. Сделать выводы по графикам.

4. Рассчитать и записать в таблицу две внешние характеристики U_d=F (I_d) при двух значениях при заданном значении α₁ и при α₂ = α₁+15°.

Задать другое значение индуктивного сопротивления рассеяния трансформатора x_a= 0.3 Ом. Рассчитать и записать в таблицу внешнюю характеристику U_d = F (I_d) при заданном значении α₁.

Построить все три характеристики на одном графике. Сделать выводы по графикам.

Для трехфазной мостовой схемы: а = 2, m = 6, U_d0 = 2,34 E₂.

При расчете принять U_Т(Т0) = 1 В, r_Т = 0,05 Ом, E₂ = U₂ = 48 В.

Исходные данные: I_d=1 A, α₁=450, x_a=4,3 Ом.
