Условие задачи
1. Нарисовать схему двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра.
2. Нарисовать временные диаграммы:
а) напряжения на вторичной обмотке трансформатора;
б) напряжения на нагрузке;
в) тока нагрузки;
г) тока диода;
е) напряжения между анодом и катодом диода;
ж) тока вторичной обмотки трансформатора;
з) тока первичной обмотки трансформатора;
3. Рассчитать, используя временные диаграммы:
а) коэффициент трансформации трансформатора КТР;
б) допустимое среднее значение тока диода Ia;
в) допустимое максимальное значение тока диода Ia.max;
г) максимальное напряжения между анодом и катодом диода Uak;
е) действующее значение тока вторичной обмотки трансформатора I2;
ж) действующее значение тока первичной обмотки трансформатора I1.
4. Действующее значение напряжения сети U1=220 В ;
Среднее значение напряжения на нагрузке UН=24 В;
Сопротивление нагрузки RН=48 Ом;
Сопротивление потерь rпотерь=1,5 Ом;
Падение напряжения на диоде Δ Uak=0,7 В.
5. Нарисовать эквивалентную схему замещения выпрямителя:
Ответ

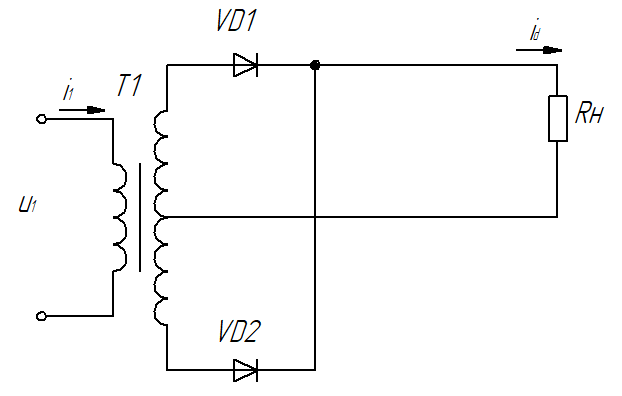

Схема двухполупериодного выпрямителя по схеме с нулевым выводом представлена на рисунке 1.
Рисунок 1 - Схема двухполупериодного выпрямителя по схеме с нулевым выводом.
Рассчитаем номинальное значение среднего тока нагрузки:
