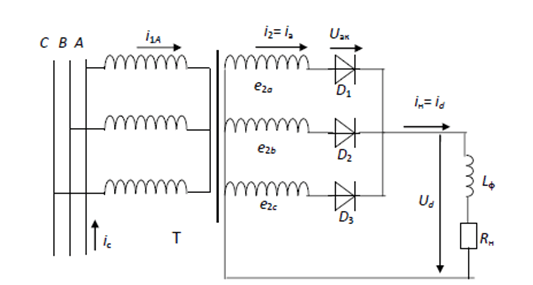

1. Нарисовать схему неуправляемого трехфазного выпрямителя в соответствии с вариантом (обмотки трансформатора включены по схеме звезда, звезда), работающего с L фильтром.

2. Нарисуйте временные диаграммы, поясняющие работу схемы (напряжение сети U_С, ток сети I_С, напряжение на нагрузке U_Н, ток нагрузки I_Н, обратное напряжение на одном из диодов схемы U_ак, ток одного из диода схемы I_Д, токи первичной и вторичной обмотки трансформатора, U_d – напряжение на выходе выпрямителя).

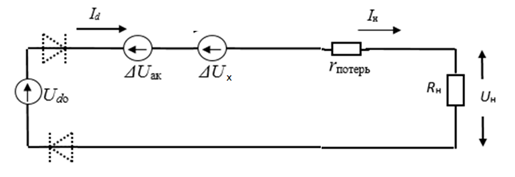

3. Нарисуйте эквивалентную схему замещения с учетом потерь на диодах, проводах и коммутационных потерь.

4. Определить:

а) U_d0; - среднее напряжение на выходе выпрямителя (до фильтра);

б) I_н, - средние значение тока нагрузки;

в) U_н- средние значение напряжение на нагрузке;

г) I_а, средние значение тока диода;

д) I_аmax максимальное значение тока диода;

е) U_аkmax максимальное обратное напряжение, прикладываемое к диоду;

ж) I₂- действующее значение тока вторичной обмотки трансформатора;

з) I₁ - действующее значение тока вторичной обмотки трансформатора;

Вариант:

Схема выпрямителя: трехфазный с нулевым выводом;

U_C=420 В- действующее линейное напряжение сети;

К_Т=15 – коэффициент трансформации трансформатора;

ΔU^ак=1.4 В – падение напряжения диода в проводящем состоянии;

r_П=2.2 Ом – суммарное паразитное сопротивление диодов и проводов;

R_н=50 Ом – сопротивление нагрузки;

L_d= 0,2 Гн – индуктивность фильтра выпрямителя;
