1. Определить токи во всех ветвях и напряжение между точками А и В; 2. Составить уравнение баланса мощностей; 3. Построить потенциальную диаграмму для внешнего контура схемы.
«1. Определить токи во всех ветвях и напряжение между точками А и В; 2. Составить уравнение баланса мощностей; 3. Построить потенциальную диаграмму для внешнего контура схемы.»
- Электроника, электротехника, радиотехника
Условие:

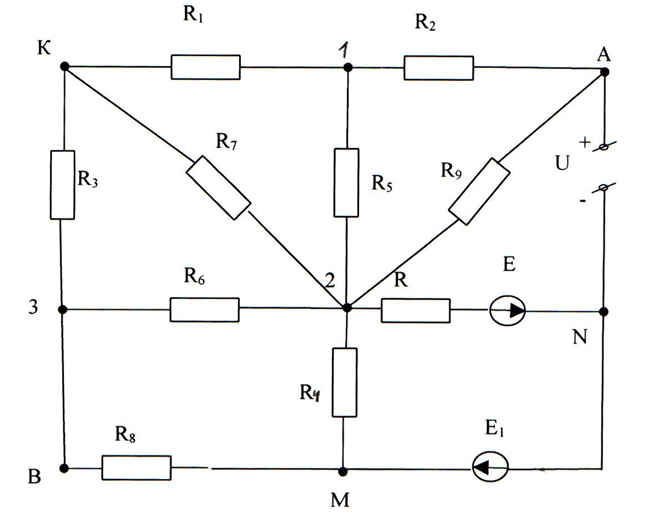

Рисунок 1.1. Заданная схема цепи.
Заданные параметры цепи:
1. Определить токи во всех ветвях и напряжение между точками А и В;
2. Составить уравнение баланса мощностей;
3. Построить потенциальную диаграмму для внешнего контура схемы.
Решение:
Составляем расчетную схему цепи на которой обозначаем токи в ветвях и задаем их направления.
1. Расчет токов в ветвях производим по методу контурных токов.
Обозначаем на схеме контура: I, II, III, IV, V, VI. Соответствующие контурные токи обозначаем как
и составляем систему уравнений по методу контурных токов.
