1. Определите напряжение UR2 и ток IR2. Используйте метод последовательного упрощения для упрощения схемы. Параметры элементов схемы:
«1. Определите напряжение UR2 и ток IR2. Используйте метод последовательного упрощения для упрощения схемы. Параметры элементов схемы:»
- Электроника, электротехника, радиотехника
Условие:

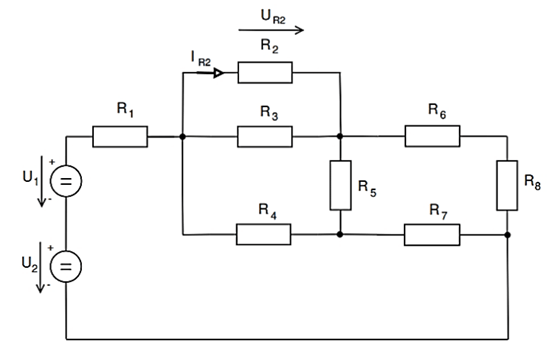

1. Определите напряжение UR2 и ток IR2. Используйте метод последовательного упрощения для упрощения схемы.
Параметры элементов схемы:
Параметры элементов схемы:
U1 = 135 B; U2 = 80 B;
R1 = 680 Ом; R2 = 600 Ом; R3 = 260 Ом; R4 = 310 Ом;
R5 = 575 Ом; R6 = 870 Ом; R7 = 355 Ом; R8 = 265 Ом.

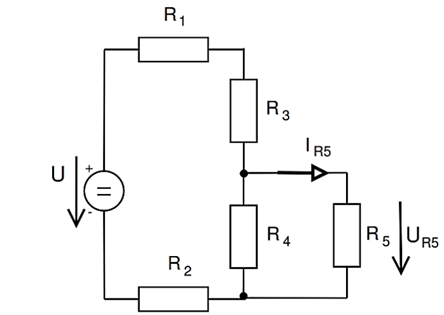

2. Определить напряжение UR5 и ток IR5. Используйте метод теоремы Тевенина.
Параметры элементов схемы:
U = 220 B; R1 = 190 Ом; R2 = 360 Ом;
R3 = 580 Ом; R4 = 205 Ом; R5 = 560 Ом.
Решение:

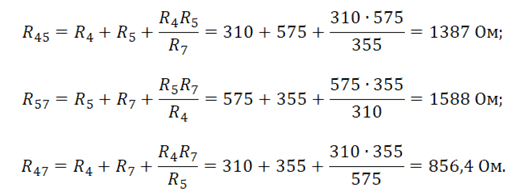

1.Предварительно выполним преобразование резисторов R4, R5 и R7, соединенных звездой в эквивалентное соединение резисторов вида треугольник:
2.ЭДС эквивалентного источника напряжения:
Внутреннее сопр...
