Условие:

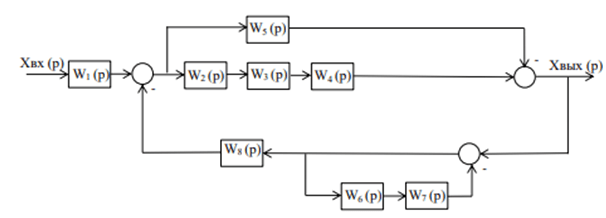

1. Осуществить структурные преобразования и определить передаточную функцию следующей системы:

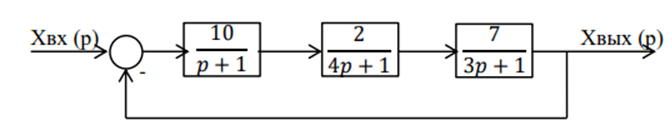

2. Оценить устойчивость замкнутой системы автоматического управления прямым методом и используя критерий Гурвица.
Решение:
1.
Пользуясь правилами структурных преобразований упростим схему и сведём её к одноконтурной.

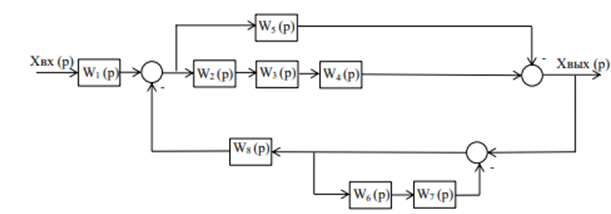

Исходная схема:
Эквивалентная ПФ последовательно соединённых звеньев W2(p), W3(p) и W4(p) соединена параллельно со звеном W5(p); при этом сигнал с выхода звена W5(p) подаётся на отрицательный вход сумматора. ПФ контура:
W52(p) = W2(p) * W3(p) * W4(p) - W5(p)
Единичное звено охвачено отрицательной об...
