Условие:
1. Перечертить схему включения идеального операционного усилителя (ОУ).
2. Для заданной схемы изобразить временные диаграммы входных сигналов.
3. Показать выходной сигнал от каждого входного с учетом соотношения фаз, отдельно выделив результирующий выходной сигнал.
Масштаб выбрать условный без учета коэффициента усилителя (ОУ).
Исходные данные: U1=-5 B, U2=+15 B.
Решение:

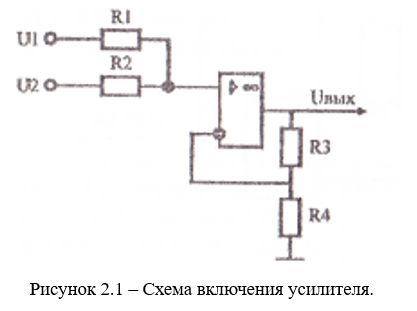

Пусть задана схема включения ОУ, показанная на рис. 2.1. В данной схеме включения ОУ все сигналы подаются на неинвертирующий вход. Это означает, что фазы выходных сигналов будут совпадать с фазами входных сигналов. Примем, что коэффициент усиления по каждому из входов одинаковый:
