1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов. 2. За...

1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов. 2. Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов.

«1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов. 2. Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов.»

18 февраля 2025
Электроника, электротехника, радиотехника

Условие:

1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов.

2. Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.

3. Определить токи во всех ветвях цепи и напряжение на источнике тока методом контурных токов.

4. Составить баланс мощностей и оценить погрешность расчета.

5. Рассчитать цепь методом узловых потенциалов, определить токи во всех ветвях и напряжение на источнике тока. Результаты расчета сравнить с полученными по п. 1.3.

6. Рассчитать ток в одной из ветвей методом эквивалентного источника напряжения.

7. Рассчитать ток в одной из ветвей методом наложения.

Исходные данные представлены в таблице №1.

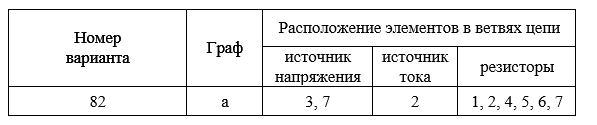

Таблица №1

Граф расчетной схемы представлен на рис. 1

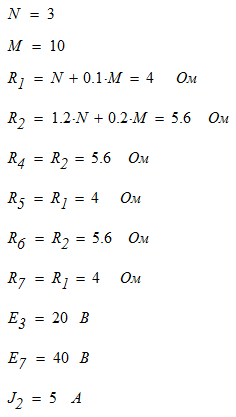

Расчетные данные:

Решение:

1. Выбор варианта и параметров элементов цепи.
В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету, запишем значения параметров элементов.

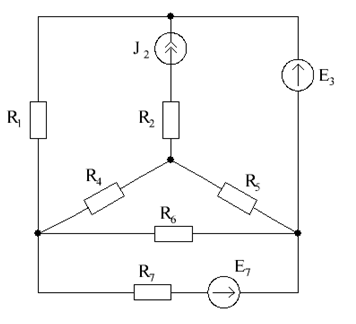

1. 1. В соответствии с исходными данными изобразим расчетную схему (см. рис. 2).
