Расчет трехфазной электрической цепи.

1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов цепи.

2. Рассчитать фазное и линейное напряжения генератора, ток, фазное и линейное напряжения нагрузки, мощность, вырабатываемую генератором и расходуемую в нагрузке:

а) в симметричном режиме;

б) несимметричном режиме.

3. Рассчитать потенциалы всех точек и построить совмещенную топографическую диаграмму потенциалов, принимая потенциал нейтральной точки генератора равным нулю, и векторную диаграмму токов для симметричного и несимметричного режимов.

4. Определить аналитически и по топографической диаграмме напряжение между двумя заданными точками, записать мгновенное значение этого напряжения.

5. Составить уравнение баланса активных и реактивных мощностей генератора и нагрузки, проверить его выполнимость для симметричного и несимметричного режимов.

Граф схемы, режим нейтрали, несимметричный режим и определяемое напряжение заданы в таблице №1.

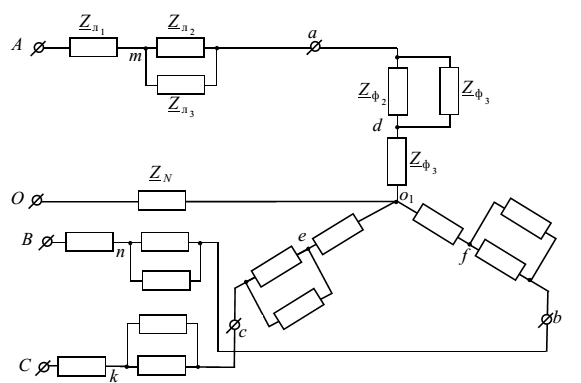

Рис. 1

Таблица №1. Исходные данные

В качестве источника задан симметричный трехфазный генератор, обмотки которого соединены звездой с прямой последовательностью чередования фаз. Величина ЭДС фазы А, обозначенная как Е_А для решаемого варианта составляет 220 В.
