Решение задачи на тему

1. Пояснить необходимость компенсации реактивной мощности на участках переменного тока. 2. Начертить принципиальную электрическую схему установки поперечной емкостной компенсации

  • Электроника, электротехника, радиотехника
1. Пояснить необходимость компенсации реактивной мощности на участках переменного тока. 2. Начертить принципиальную электрическую схему установки поперечной емкостной компенсации

Условие:

1. Пояснить необходимость компенсации реактивной мощности на участках переменного тока.

2. Начертить принципиальную электрическую схему установки поперечной емкостной компенсации реактивной мощности (УППК) с заданным в таблице 8 количеством конденсаторов.

3. Вычислить ток Iс частоты 50 Гц, протекающий через компенсирующее устройство (КУ).

4. Определить мощность, отдаваемую компенсирующей установкой QK  и установленную мощность конденсаторов Qc.

Исходные данные указаны в таблице

Решение:

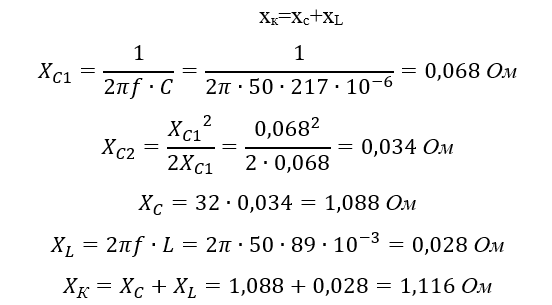

Рассчитаем суммарную емкость установленных конденсаторов и емкостное сопротивление хс для частоты f=50 Гц. Так как последовательно с конденсаторами установлен реактор, то определив индуктивное сопротивление реактора xL для частоты f=50 Гц, можно определить общее сопротивление установки:

Ток, протек...
