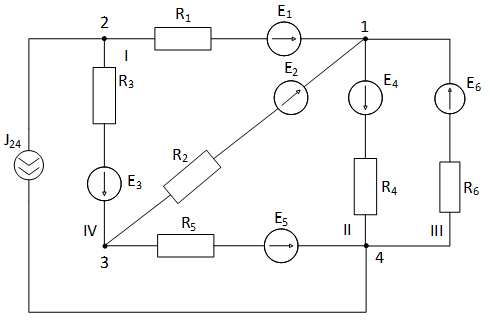

Условие задачи
1. Провести анализ схемы, определить число независимых уравнений при расчете схемы с помощью законов Кирхгофа, составить систему из этих уравнений.
2. Используя метод контурных токов определить токи во всех ветвях схемы.
3. Провести проверку решения, используя метод баланса мощностей для источников энергии и приемников

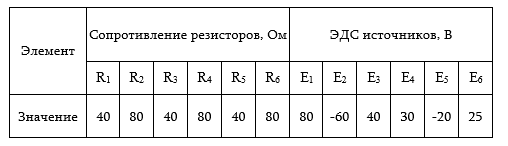

Таблица 1.1 - Значение элементов расчетной схемы
Значение источника тока J21=1A, E6=E41=20 В.
Ответ

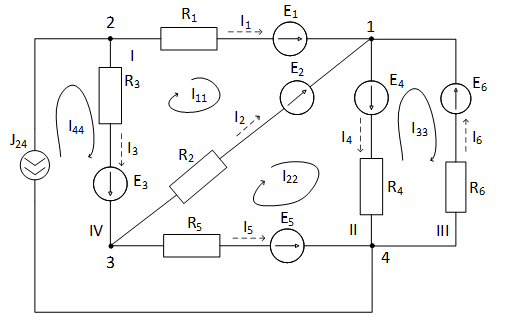

Рисунок 1. Расчетная схема для нахождения токов ветвей с помощью законов Кирхгофа.
1. Анализ схемы для нахождения токов ветвей с помощью законов Кирхгофа
В схеме шесть неизвестных токов (N=6), поэтому необходимо составить систему шести уравнений по законам Кирхгофа (ток в ветви с источником тока J23 известен).
В схеме 4 узла (Ny = 4), поэтому по первому закону Кирхгофа надо составить (Ny 1 = 4 1 ...
