1. Провести типографический анализ цепи и записать уравнения Кирхгофа. 2. Найти токи через сопротивления. 3. Составить баланс мощности.
«1. Провести типографический анализ цепи и записать уравнения Кирхгофа. 2. Найти токи через сопротивления. 3. Составить баланс мощности.»
- Электроника, электротехника, радиотехника
Условие:

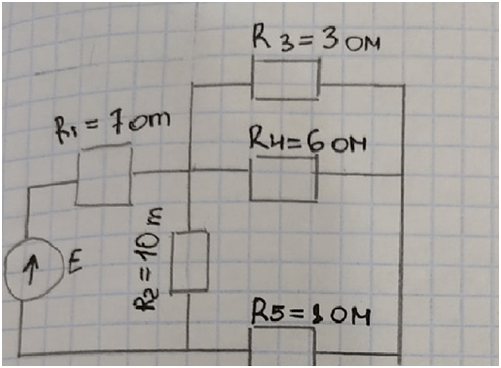

Дано: Е=144 В.
Задание: Для данной схемы электрической цепи известны значения сопротивления ( в схеме) и один из электрических периметров
Требуется:
1. Провести типографический анализ цепи и записать уравнения Кирхгофа
2. Найти токи через сопротивления
3. Составить баланс мощности
Решение:

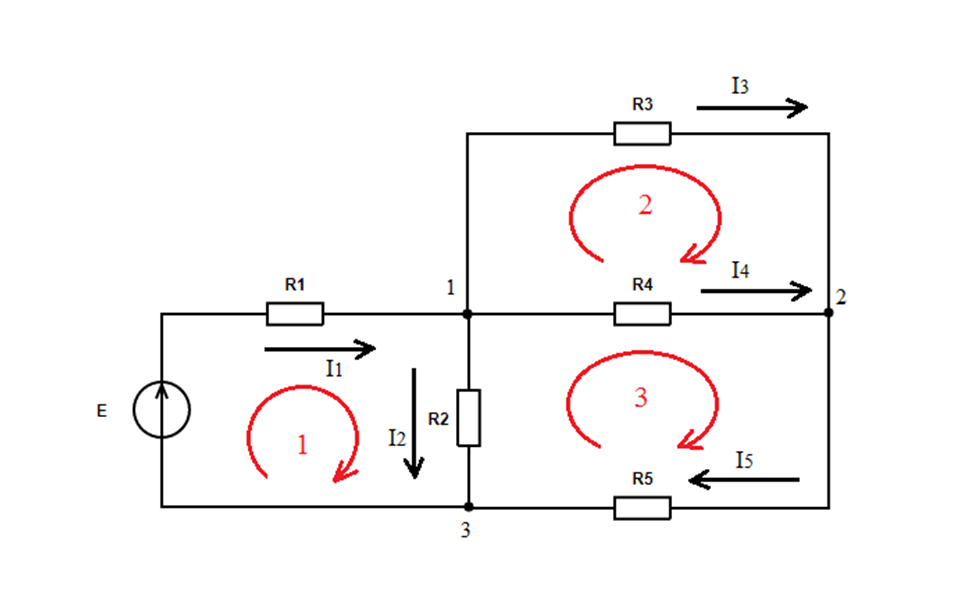

1) В данной схеме: узлов ( у) = 3, ветвей (в) =5, независимых контуров (к) = 3.
Произвольно задаем направления токов в ветвях и направления обхода контуров.
Составляем уравнения по 1 закону Кирхгофа
Количество уравнений n=у-1=3-1=2.
Токи, втекающие в узел берем со знаком +, вытекающие со знаком -.
Для узла 1
