1. Рассчитать магнитную цепь методом двух узлов и определить величины Ф1, w2 2. Для принятых в п.1 положительных направлений магнитных потоков и заданного направления МДС

1. Рассчитать магнитную цепь методом двух узлов и определить величины Ф₁, w₂

2. Для принятых в п.1 положительных направлений магнитных потоков и заданного направления МДС составить систему уравнений по законам Кирхгофа.

Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.20.

l – длина средней магнитной линии одной ветви магнитной цепи

l_б – длина воздушного зазора (его положение в магнитной цепи дано на схемах магнитопроводов)

S – сечение участков магнитопровода

w – число витков катушек

I – постоянный ток в катушке

Обозначения величин даются с индексами, которые указывают, к какой ветви магнитной цепи относится та или иная величина; индекс 1 – к левой магнитной ветви, 2 – к средней ветви, 3 – к правой ветви.

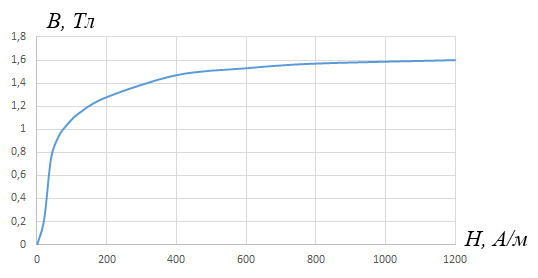

Магнитные свойства стали, из которой изготовлены магнитопроводы, определяются кривой намагничивания, которая дана в таблице:

 рис. 4.20

l₁=26 см=0,26м; l₂=13 см=0,13 м; l₃=22 см=0,22м

  Дополнительное условие Ф₂-Ф₁=30

S₁=8,6 см²; S₂=8,1 см²; S₃=14,7 см²

w₁=125; w₃=20; w₄=25

I₁=0,14 А;  I₂=0,2 А; I₃=4,7 А;  I₄=0,94 А

Определить Ф₁, w₂
