Условие задачи
Расчет трехфазной электрической цепи
1. Рассчитать токи всех ветвей.
2. Построить векторные диаграммы токов и напряжений.
3. Рассчитать показания ваттметров.
4. Вычислить полную, активную и реактивную мощности трехфазной цепи.
5. Составить зависимость напряжения между заданными точками от времени и построить график этой зависимости.

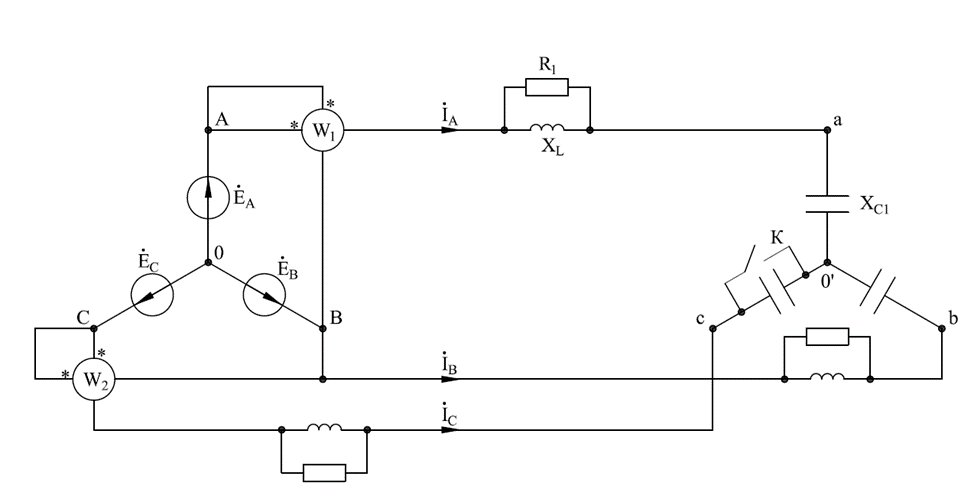

Рис. 1.1
На рис. 1.1 представлена схема трехфазной цепи, для которой требуется произвести расчет.
Параметры цепи имеют следующие значения:
Ответ
1. Расчет симметричной трехфазной цепи
1.1 Прежде, чем приступить к расчету линейных токов, целесообразно преобразовать исходную схему, заменив параллельно соединенные катушку индуктивности и резистор эквивалентным сопротивлением:
Индуктивное сопротивление XL найдем по формуле:
