1. Рассчитать все переходные токи цепи и переходные напряжения на конденсаторе или на катушке индуктивности классическим и операторным методом.
«1. Рассчитать все переходные токи цепи и переходные напряжения на конденсаторе или на катушке индуктивности классическим и операторным методом.»
- Электроника, электротехника, радиотехника
Условие:
- Рассчитать все переходные токи цепи и переходные напряжения на конденсаторе или на катушке индуктивности классическим и операторным методом.
- Построить графики изменения тока и напряжения на индуктивности или емкости.

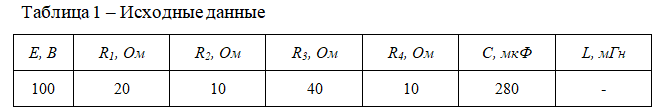

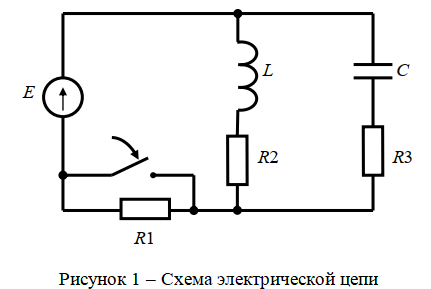

Схема электрической цепи изображена на рисунке 1, параметры элементов цепи и вид коммутации указаны в таблице 1.
Решение:
1. Классический метод расчета
1.1. Определение начальных условий
Составляем расчетную схему в соответствии с исходными данными (см. рис. 2).
До коммутации ток протекает только по первому контуру цепи, т.к. при постоянном токе сопротивление конденсатора бесконечно велико:
Напряжение на конденсаторе:
uc(0-) = i2(0-)*R2 = 3,333*10 = 33,33 B.
