решение задачи на тему:

1. Рассчитать заданный вариант симметричной трехфазной цепи, изображенной на рисунке 1, т.е. найти токи, напряжения и мощности всех участков, пользуясь методами преобразования цепи (в комплексной форме). 2. Проверить правильность расчета по законам

Дата добавления: 03.01.2024

Условие задачи

1. Рассчитать заданный вариант симметричной трехфазной цепи, изображенной на рисунке 1, т.е. найти токи, напряжения и мощности всех участков, пользуясь методами преобразования цепи (в комплексной форме).

2. Проверить правильность расчета по законам Кирхгофа для двух контуров исходной схемы и узловых точек нагрузки.

3. Для схемы двух ваттметров, включенных в начале схемы, записать их показания и определить мощность, потребляемую рассматриваемой цепью.

4. Поверить баланс активной, реактивной и полной мощностей. Сравнить суммарную активную мощность всех элементов и суммарное показание ваттметров.

5. Определить вид и величину компенсирующего устройства, которое нужно подключить к цепи, чтобы на входе в цепь коэффициент мощности был равен заданному.

6. Данные для расчета приведены в таблице 1.

7. = 10+j10 Ом

8. Соединенная по схеме звезда симметричная активно-индуктивная нагрузка получает электроэнергию от симметричного источника питания через линию электропередачи представленной П-образной схемой замещения (рисунок 4). Значения Uл источника питания, полная мощность и коэффициент мощности нагрузки (для расчета параметров нагрузки использовать напряжение источника питания), Zл и Y приведены в таблице 2.

9. Построить ТВД и ВДТ для исходной схемы, а также в случае если G=0 и в случае G=B=0. Сделать заключение о причине изменения ТВД и ВДТ. Записать уравнения по первому закону Кирхгофа в начале и конца ЛЭП для всех случаев.

10. Исследовать, как влияет характер Y на напряжение нагрузки.

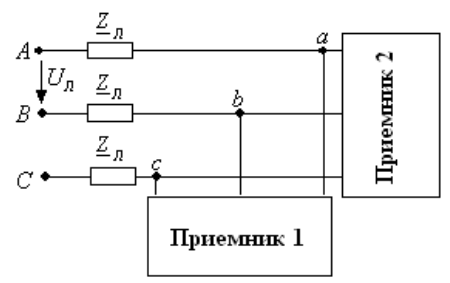

Рисунок 1 – Расчетная схема

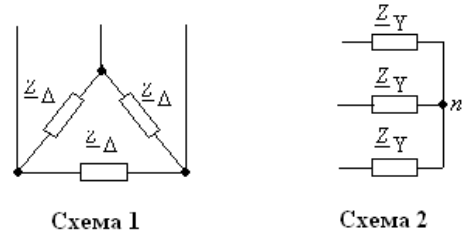

Рисунок 2 – Схемы приемников

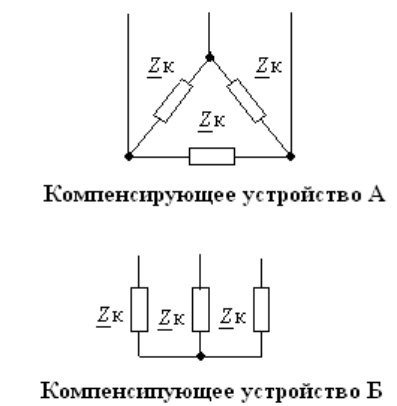

Рисунок 3 – Схемы компенсирующих устройств

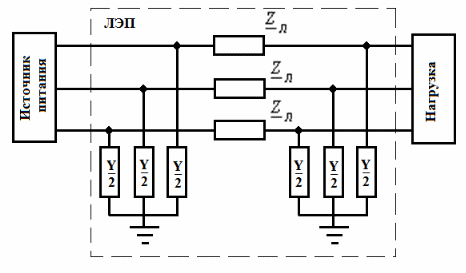

Рисунок 4 - Схема электрической сети

Рисунок 5 - Структура двухполюсника сопротивления линии

Рисунок 6 - Структура двухполюсника проводимости линии

Таблица 1 - Исходные данные для пунктов 1-7 задания

Таблица 2 - Исходные данные для пунктов 8-10 задания

Ответ

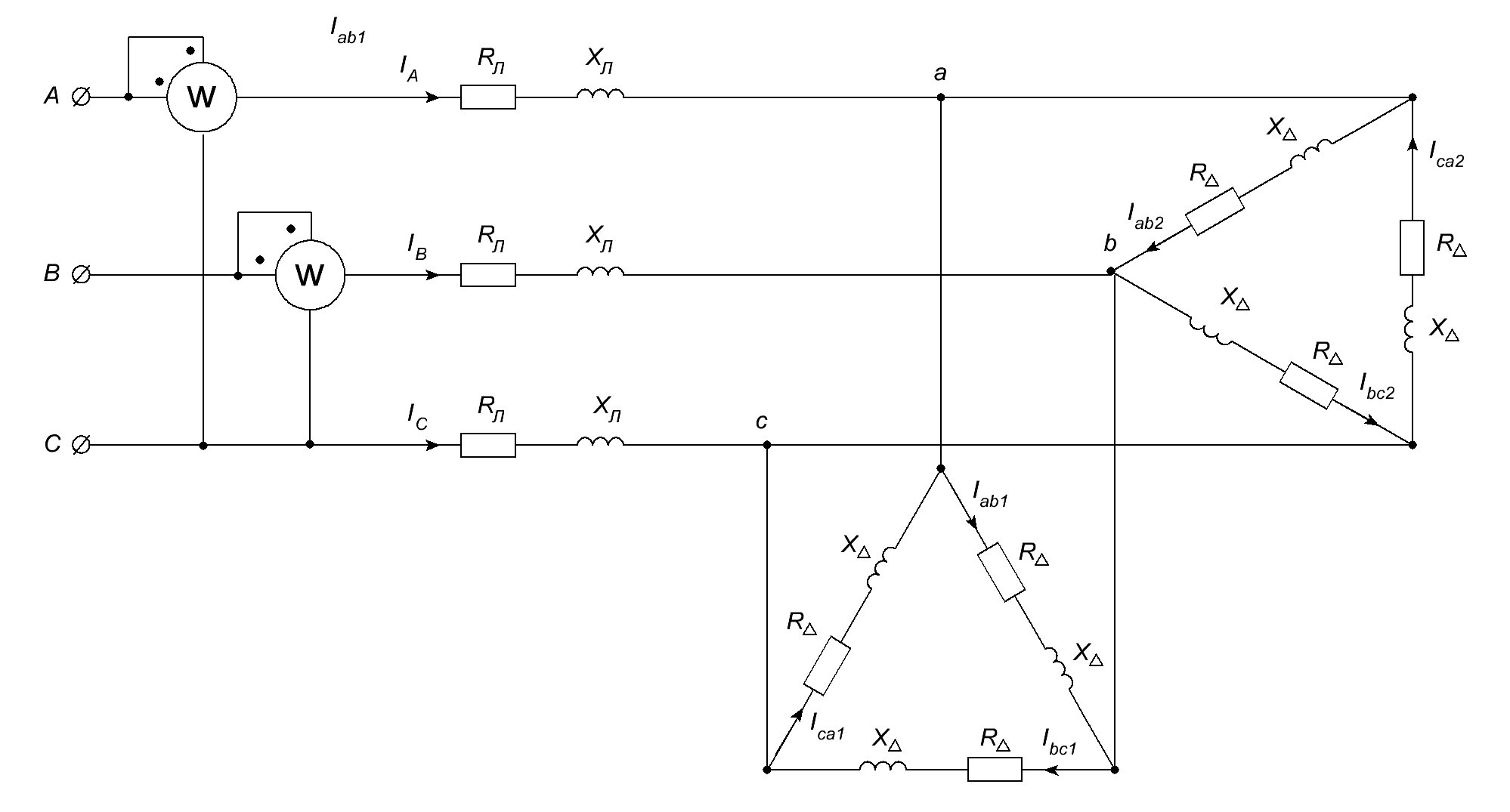

Составляем расчетную схему цепи на которой указываем характеры сопротивлений отдельных участков, направления токов в ветвях и изображаем ваттметры для определения активной мощности всей цепи.

Для расчета параметров цепи необходимо произвести преобразование исходной схемы.

В заданной схеме имеем параллельное включение по схеме треугольник двух групп одинаковых нагрузок с одинаковым фазным сопротивлен...
