Условие:

1. Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа.

2. Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду.

3. Определить показания вольтметра.

4. Рассчитать баланс мощности.

5. Провести проверку на компьютере в программе falstad

Дано:

Е1=10 В, Е2=32 В, Е3=10 В,

R01=0,6 Ом, R03=1 Ом, R1=1,5 Ом, R2=6 Ом,

R3=1 Ом, R4=7 Ом, R5=1 Ом, R6=5 Ом.

Решение:

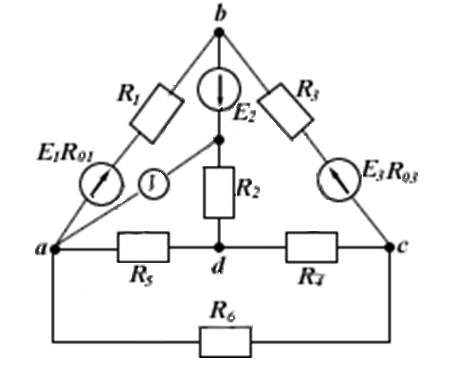

Рис.1 Заданная схема

I. Метод непосредственного применения законов Кирхгофа

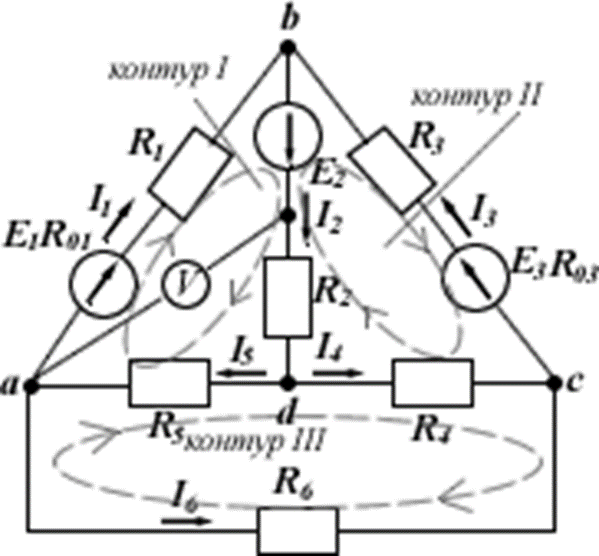

1) Произвольно указываем направление токов в ветвях схемы (рис.1.1).

2) Составляем уравнения по первому закону Кирхгофа.

В схеме n=4 узла (a, b, c, d). Поэтому по 1-му закону Кирхгофа будет n-1=4-1=3 уравнений.

для узла а:
