Условие:
1. Составить таблицу истинности для триггера.
2. Минимизировать логическое выражение, используя карту Карно.
3. Составить схему, использовав полученное логическое выражение.
Исходные данные: тип триггера – RS синхронный; способ управления – по прямому уровню; ИЛИ-НЕ.
Решение:
1. Составим таблицу истинности для RS-триггера.

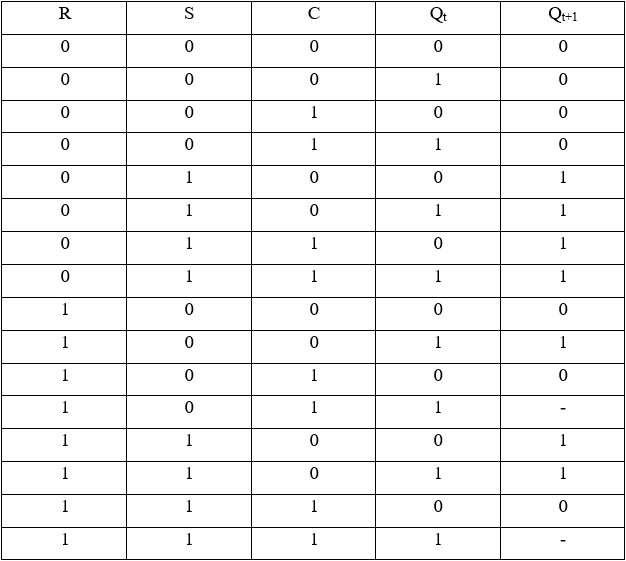

Таблица 1 Таблица истинности RS триггера.
2. Минимизируем выражение, использовав таблицу Карно
Таблица 2 Карта Карно.
