Условие задачи
1. В соответствии со стандартными условными графическими обозначениями реальных электротехнических устройств начертить электрическую схему заданной цепи. Варианты анализируемых электрических цепей приведены на рис. 1. Номер заданной цепи указан в табл.1.

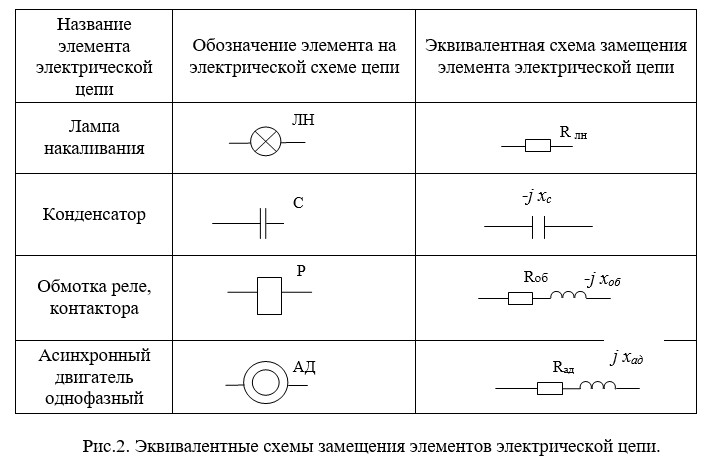

2. Составить для последующего анализа эквивалентную схему замещения заданной электрической цепи, используя для этого приведенные на рис.2 эквивалентные схемы замещения электротехнических устройств. Начертить полученную схему замещения электрической цепи, показав на ней выбранные положительные направления токов, ЭДС и напряжений. Дать обозначения элементов схемы замещения.
3. Используя полученную схему замещения электрической цепи, произвести расчет токов всех приемников (потребителей) и общий ток электрической цепи (значения токов - действующие).

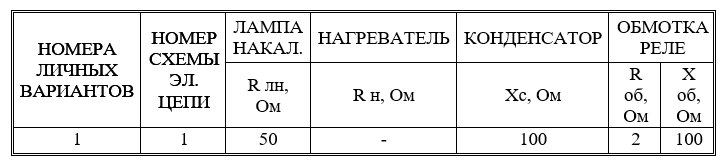

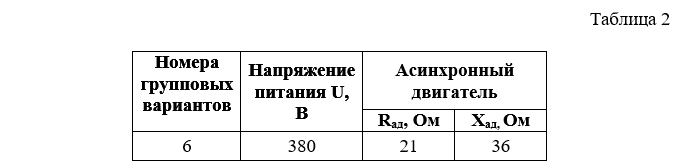

* Указание: Численные значения параметров схем замещения элементов цепи взять в табл.1 и 2 в соответствии с групповым и личным вариантом задания. Сопротивления амперметров принять равными нулю.
4. Определить показания амперметров.
5. Проверить правильность расчета, составив баланс мощностей электрической цепи.
* Проверку баланса мощности выполнить для активной и реактивной мощностей.
* Указание: При различии мощностей генератора (питающей сети переменного тока) и потребителей более 1% расчет электрической цепи (п.1.3) произвести заново.
6. Построить векторную диаграмму токов заданной электрической цепи.
7. Сделать выводы по результатам анализа цепи.
Ответ

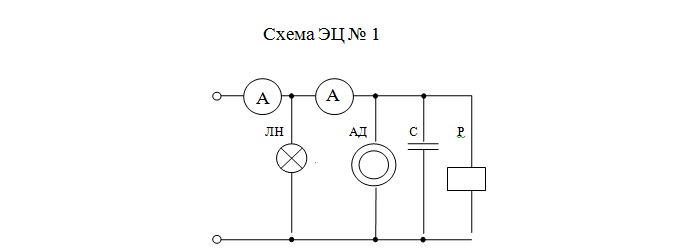

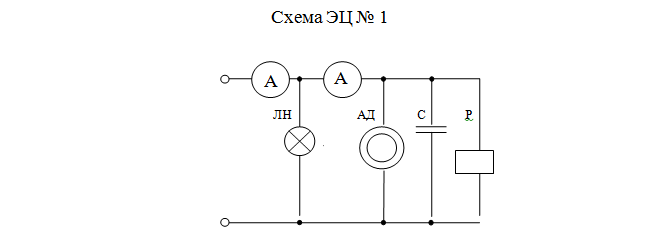

1. В соответствии с заданием изображаем схему однофазной электрической цепи.
2. Используя эквивалентные схемы замещения электротехнических устройств составляем эквивалентную схему замещения заданной электрической цепи. На эквивалентной схеме замещения обозначаем токи в ветвях и задаем их направления.
