1. Выполнить синтез логических элементов в базисе 2И-НЕ и реализовать полученные структуры на микросхемах 155ЛА3 (7400) в соответствии с вариантом задания (2 ИЛИ-НЕ).
«1. Выполнить синтез логических элементов в базисе 2И-НЕ и реализовать полученные структуры на микросхемах 155ЛА3 (7400) в соответствии с вариантом задания (2 ИЛИ-НЕ).»
- Электроника, электротехника, радиотехника
Условие:
1. Выполнить синтез логических элементов в базисе 2И-НЕ и реализовать полученные структуры на микросхемах 155ЛА3 (7400) в соответствии с вариантом задания (2 ИЛИ-НЕ).
2. Синтезировать комбинационное устройство, которое реализует логическую функцию, заданную таблицей истинности в соответствии с вариантом задания.
Изобразить функциональную схему, используя только одну интегральную микросхему (ИС) из серии 155.

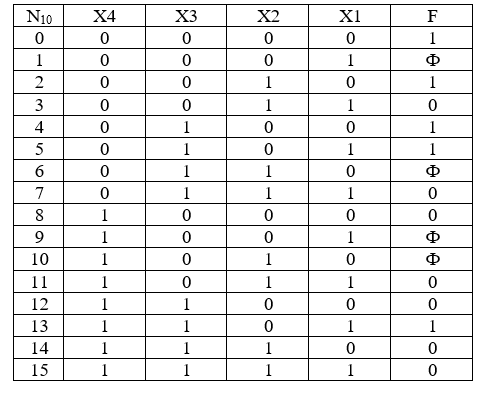

Таблица 1 – Таблица истинности логической функции
Решение:
1. Преобразуем 2ИЛИ-НЕ в базис 2И-НЕ:

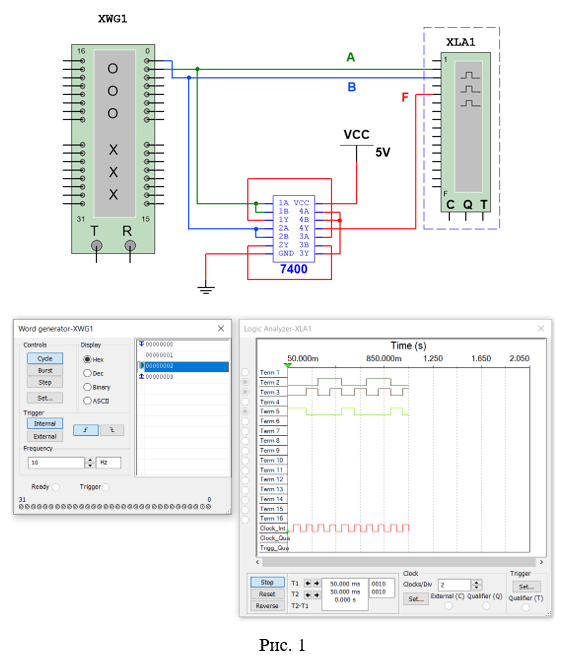

Реализуем полученную структуру на микросхеме 155ЛА3 (7400) в программе Multisim 12 (рис. 1).
2. Для логической функции, заданной в табл....
