Условие задачи
Активная мощность асинхронного двигателя, обмотки которого соединены треугольником, измеряется методом одного ваттметра. Линейное напряжение 380 В. Сопротивление обмотки Хф = 7 Ом; rф = 5 Ом; Ваттметр со школой на 75 делений характеризуется номинальными величинами: Uн = 150 В; I = 5 А.
Определить мощность электродвигателя. Начертить схему измерения. Каковы показания ваттметра в делениях?
Ответ

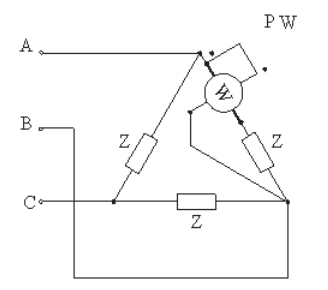

Рисунок 6.1. Схема измерения активной мощности трехфазной цепи одним однофазным ваттметром при соединении треугольником
При соединении треугольником линейное и фазное напряжения удовлетворяют следующему соотношению:
