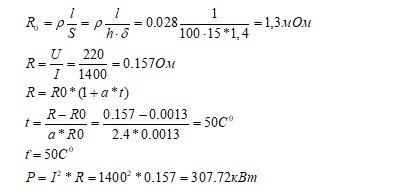

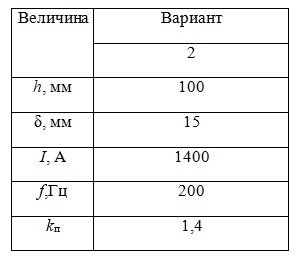

Алюминиевая шина прямоугольного сечения нагружена переменным током I с частотой f. Размеры сечения шины - h×ẟ, коэффициент поверхностного эффекта –kп. До какой температуры нагрета шина?

Для электрической цепи, схема которой изображена на рисунке 1, выполнить следующее: 1. Определить входное сопротивление или входную проводимость относительно зажимов источника. 2. Определить напряжения и токи на всех участках цепи, используя закон Ома.

Барьерная емкость диода равна Cб1 = 200 пФ=200∙10-12 Ф при обратном напряжении UОБР = 2 В. Какое требуется обратное напряжение, чтобы уменьшить емкость до Cб2 = 50 пФ=50∙10-12 Ф, если контактная разность потенциалов φК =0,82 В ?

Для цепи с последовательным соединением сопротивлений, изображенной на рис. 7: 1. Нарисовать цепь, в соответствии с заданными параметрами полных сопротивлений. 2. Определить действующее и мгновенное значение тока в цепи.
