Условие задачи
Сборка и моделирование электронной схемы «ЭКГ 2» в САПР CIRCUIT MAKER
Задача – развести свою плату, ориентируясь на готовый чертёж и разводку, используя САПР CIRCUITMAKER.
Основная часть:

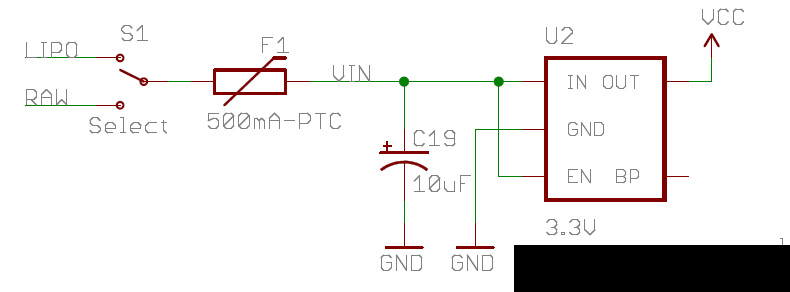

Питание:

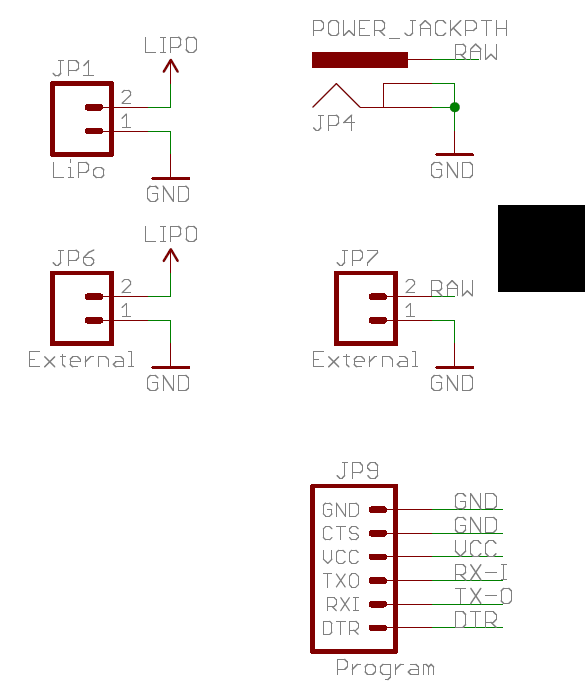

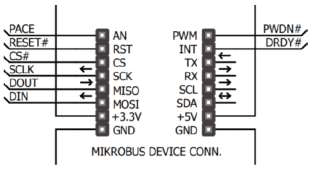

Разъёмы:

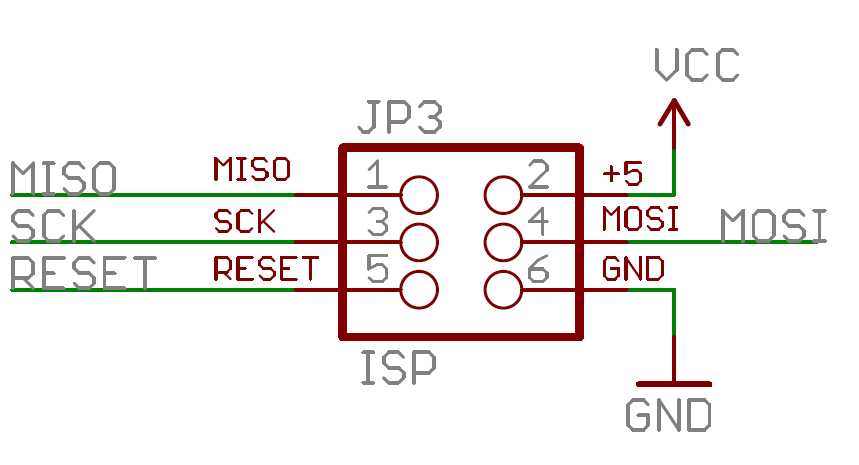

Разъём программирования:

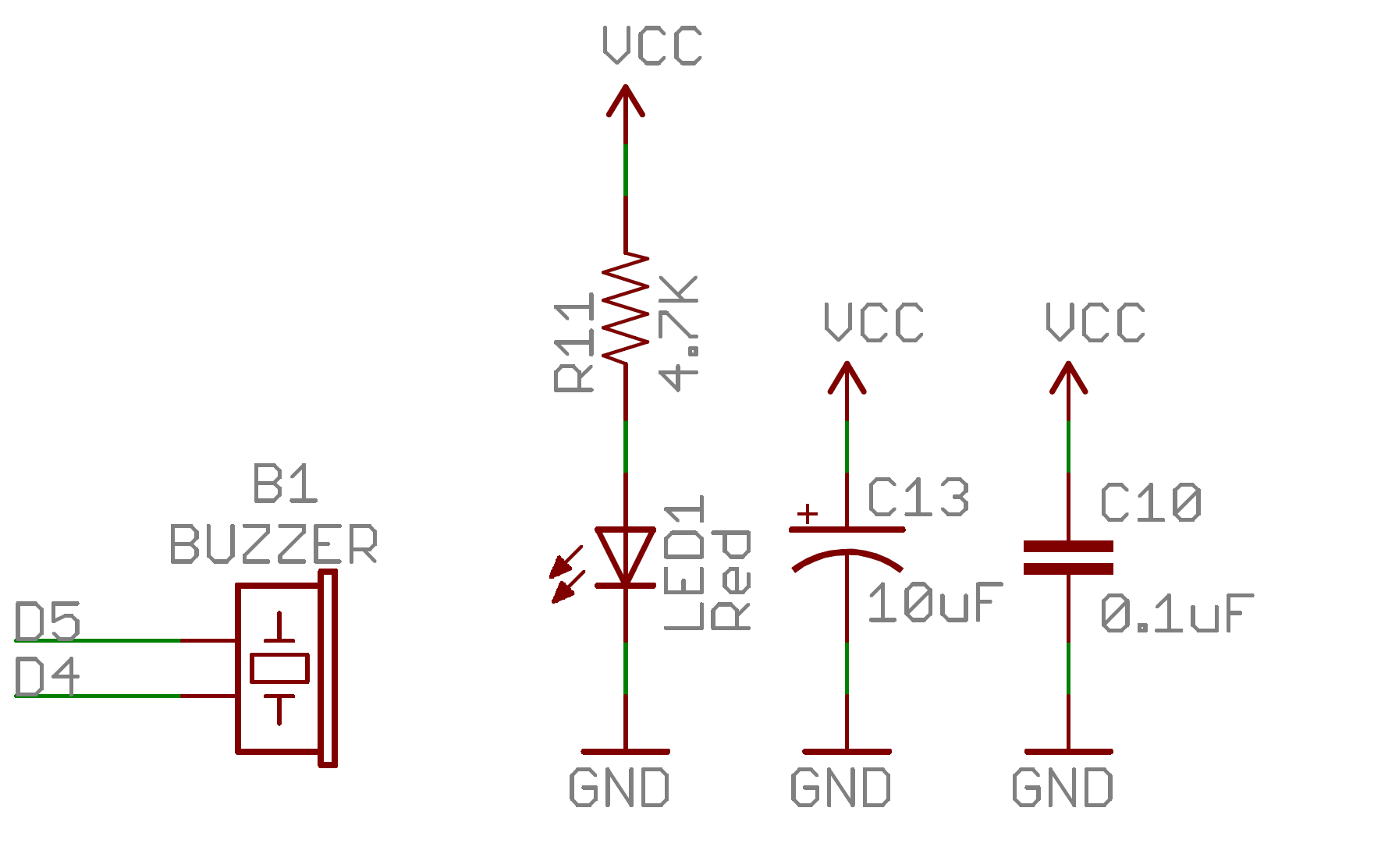

Разное
Все резисторы, светодиоды и конденсаторы на плате (кроме электролитических) брать в одном корпусе, типоразмер SMD 0805.
По возможности выбирать все компоненты в корпусах для поверхностного монтажа.

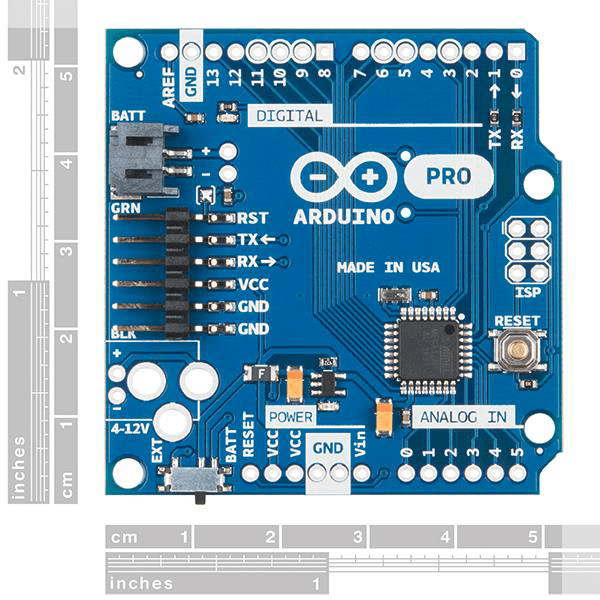

Габаритные размеры платы (все цифры идут в дюймах, не забываем перевести в сантиметры):
Ответ
Основные теоретические положения:
Все резисторы, светодиоды и конденсаторы на плате (кроме электролитических) берем в одном корпусе, типоразмер SMD 0805. По возможности выбираем все компоненты в корпусах для поверхностного монтажа. Габаритные размеры платы 57.15x25.4 mm.
