Условие:

Arduino Pro 328

Задача – развести свою плату, ориентируясь на готовый чертёж и разводку, используя САПР CIRCUITMAKER.

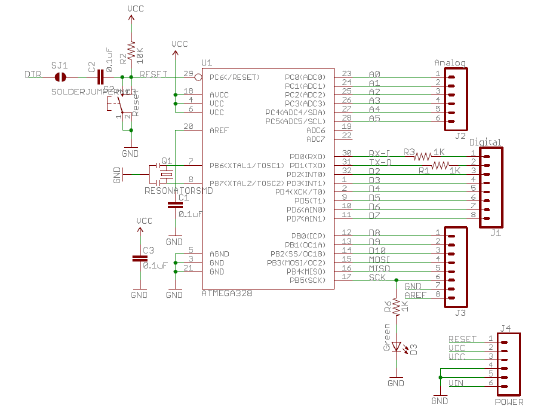

Основная часть:

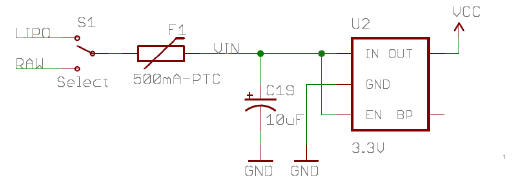

Питание:

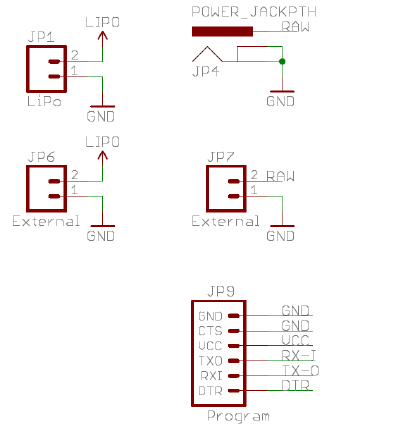

Разъёмы:

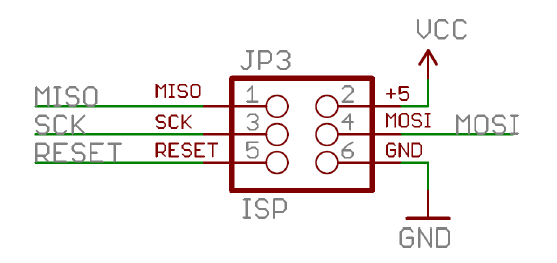

Разъём программирования:

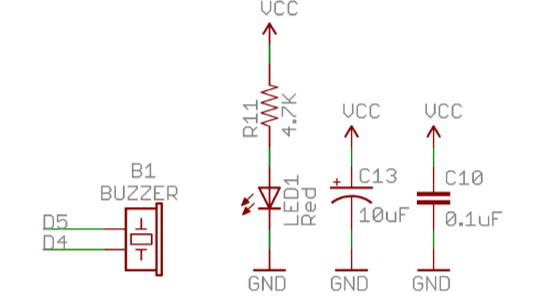

Разное

Все резисторы, светодиоды и конденсаторы на плате (кроме электролитических) брать в одном корпусе, типоразмер SMD 0805.
По возможности выбирать все компоненты в корпусах для поверхностного монтажа.Все резисторы, светодиоды и конденсаторы на плате (кроме электролитических) брать в одном корпусе, типоразмер SMD 0805.

По возможности выбирать все компоненты в корпусах для поверхностного монтажа.

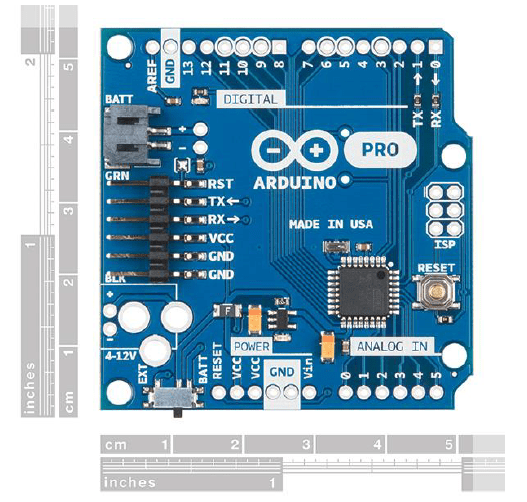

Габаритные размеры платы (все цифры идут в дюймах, не забываем перевести в сантиметры):



Решение:

Электрическая схема переносимого аппарата ЭКГ представлена на рисунке 1.

Версия для печати представлена на рисунке 2.

В ходе выполнения схемы были подобраны резисторы, светодиоды и конденсаторы нужных номиналов в одном корпусе, типоразмера SMD 0805.

По возможности выбирались компоненты в корпусах для поверхностного монтажа.

Габаритные размеры платы от производителя 57,15 x 25,4 мм. Плата, предоставляемая производителем, представлена на рисунке 3.
