Асинхронный короткозамкнутый двигатель с номинальной мощностью P_Н и номинальной частотой вращения n_Н подключен к сети с линейным напряжением 380 В и частотой 50 Гц. В режиме холостого хода двигатель потребляет ток I₀ при коэффициенте мощности cosφ₀. КПД двигателя в номинальном режиме ρН, перегрузочная способность – λ=М_max/M_Н. При пуске ток двигателя равен I_П=кI∙I_Н, пусковой момент – М_П=β∙М_Н. Исходные данные приведены в таблице 2.1.

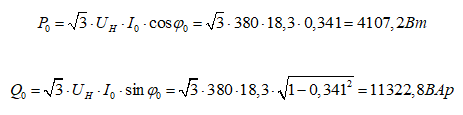

Определить активную P₀, реактивную Q₀ мощности, потребляемые двигателем в режиме холостого хода, и активную мощность P_1Н, потребляемую из сети при номинальной нагрузке на валу. Считая реактивную мощность не зависящей от нагрузки, рассчитать полную мощность S_Н, ток I_Н и коэффициент мощности cosφн двигателя в номинальном режиме. Определить номинальный М_Н, максимальный М_max, пусковой М_П моменты двигателя и его пусковой ток I_П.

Рассчитать частоту вращения магнитного поля двигателя n₀, его номинальное s_Н и критическое s_К скольжения, критическую частоту вращения n_К. По результатам расчетов по четырем точкам (холостой ход, номинальный, критический и пусковой режимы) построить естественную характеристику.

Таблица 2.1
