Асинхронный трехфазный электродвигатель с фазным ротором единой серии 4А с повышенным пусковым моментом работает при номинальной нагрузке.

Асинхронный трехфазный электродвигатель с фазным ротором единой серии 4А с повышенным пусковым моментом работает при номинальной нагрузке. Линейное напряжение питающей сети U_1ном , частота питающего напряжения f₁ = 50 Гц, ток, потребляемый из сети, I_1ном , пусковой ток I_1пуск, кратность пускового тока I_1пуск/ I_1ном , мощность на валу P_2ном, мощность, потребляемая из сети, P_1ном, суммарные номинальные потери мощности , кпд  n_ном , коэффициент мощности , номинальный вращающий момент M_ном, максимальный момент М_max, кратность максимального момента М_max/M_ном, кратность пускового момента M_пуск/M_ном, синхронная частота вращения магнитного поля двигателя n₁, частота вращения ротора n_2ном, скольжение ротора S_ном для соответствующего варианта задания приведены в табл. 7.1.

Определить неизвестные величины, отмеченные знаком вопроса (?). Построить механическую и пусковую характеристику.

Примечание. Стандартные обозначения трехфазных асинхронных электродвигателей серии 4А даны на примере асинхронного двигателя 4АР160S4У3: 4 – номер серии; А – асинхронный (род двигателя); вторая буква Р – с повышенным пусковым моментом; две (или три) цифры – высота оси вращения, мм; L, M, S – условные размеры по длине корпуса, принятые по рекомендации МЭК; 2, 4, 6, 8 – число полюсов.

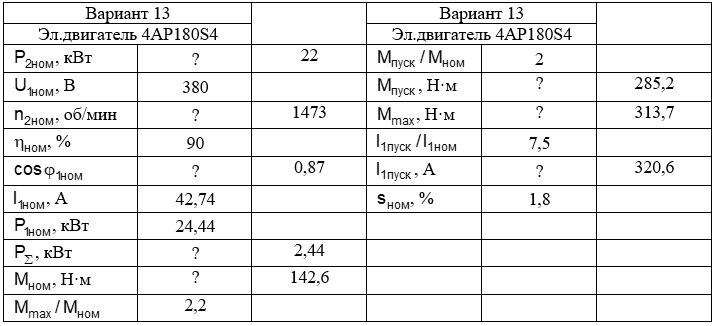

Таблица  7.1

Исходные данные к задаче 7
