Условие:

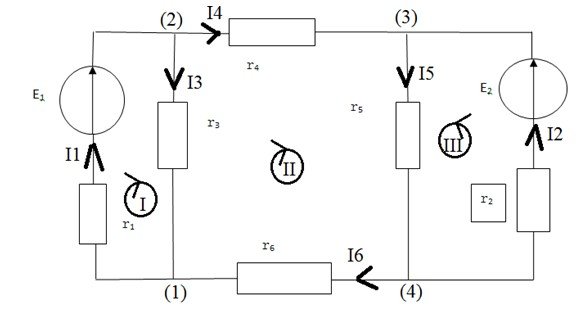

Рисунок 2 – Исходная схема
В цепи Э.Д.С. источников питания равны Е1, Е2, а сопротивления ветвей соответственно r1 ,r2,r3,r4,r5 ,r6. Определить по методу непосредственного применения законов Кирхгофа силы токов во всех ветвях цепи и режим работы каждого из источ¬ников. Составить баланс мощностей.
Дано:
r1=0,1 Ом; r2=0,2 Ом; r3=2 Ом; r4=1 Ом; r5=2,5 Ом; r6=1,5 Ом
E1=220 B; E2=215 B
Решение:
Данная схема содержит q=4 узла и p=6 ветвей, необходимо составить q-1=3 уравнения по первому закону Кирхгофа и p-q+1=3 уравнения по второму закону Кирхгофа.

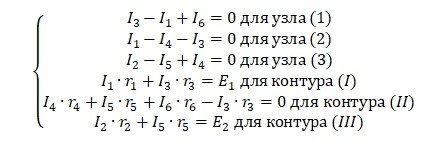

Составим систему уравнений по законам Кирхгофа.
Выражая токи, приведем данную систему уравнений к трем неизвестным:
