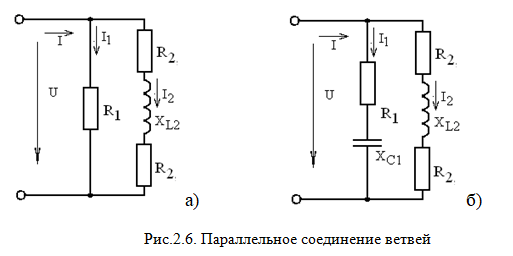

Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), образующие две параллельные ветви. Схема цепи приведена на рис.2.6.
- Электроника, электротехника, радиотехника
Условие:
Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), образующие две параллельные ветви. Схема цепи приведена на рис.2.6. Индекс «1» у дополнительного параметра означает, что он относится к первой ветви; индекс «2»- ко второй.
Начертить схему цепи и определить следующие величины: токи I1 и I2 в обоих ветвях; ток I в неразветвленной части цепи; напряжение U, приложенное к цепи; активную Р, реактивную Q и полную S мощности для всей цепи. Начертить в масштабе векторную диаграмму цепи.
Каким образом в заданной цепи можно получить резонанс токов? Если цепь не позволяет достигнуть резонанса токов, то пояснить, какой элемент надо дополнительно включить в цепь для этого. Начертить схему такой цепи.
Дано:
Решение:
Полное сопротивление второй ветви:
Активная проводимость второй ветви:
= 0,16 См.
Реактивная проводимость второй ветви: 0,12 СУгол сдвига фаз второй ветви:
