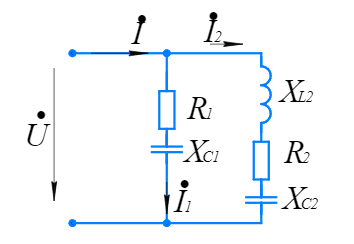

Цепь переменного тока состоит из двух параллельных ветвей, параметры которых приведены в таблице. Напряжение на зажимах цепи U.  Начертить схему. Определить:

Цепь переменного тока состоит из двух параллельных ветвей, параметры которых приведены в таблице. Напряжение на зажимах цепи U.

Начертить схему. Определить:

А) токи в параллельных ветвях I₁ и I₂;

Б) ток в неразветвленной части цепи I,

В) полную S, активную P, реактивную Q мощности цепи;

Задачу решить методом комплексных чисел.

Исходные данные:
