Условие задачи

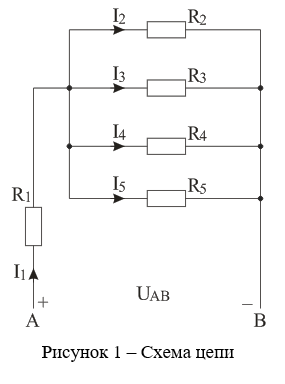

Цепь постоянного тока содержит резисторы, соединенные смешанно. Схема цепи с указанием резисторов приведена на рисунке 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3 проходит ток I3, и на нем действует напряжение U3.
Дано:
UAB=120B; R1=4Ом; R2=10Ом; R3=15Ом; R4=6Ом; R5=3Ом.
Определить ток I2, мощность, потребляемую всей цепью, а также расход электрической энергии цепью за 8 часов работы.
Ответ
Заменим группу параллельно соединенных резисторов R2, R3, R4, R5 эквивалентным сопротивлением:

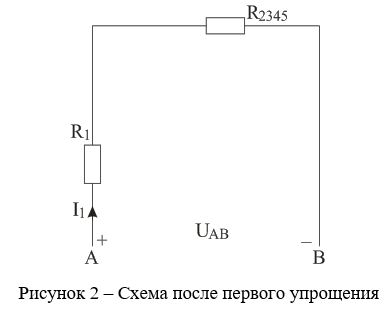

Схема после этого примет вид, указанный на рисунке 2.
Входное сопротивление схемы:
