Условие задачи
Цепь постоянного тока содержит шесть резисторов, соединенных смешанно (рис. 1). Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или действует указанное напряжение. Определить эквивалентное сопротивление цепи относительно вводов АВ, ток в каждом резисторе, напряжение на каждом резисторе, расход электрической энергии цепью за 10 часов работы. С помощью логических рассуждений пояснить характер изменения одного из значений, заданных в таблице вариантов (увеличится, уменьшится, останется прежней), если заданный в таблице резистор замыкается накоротко, либо выключается из схемы. Пояснения следует подтвердить расчетами.

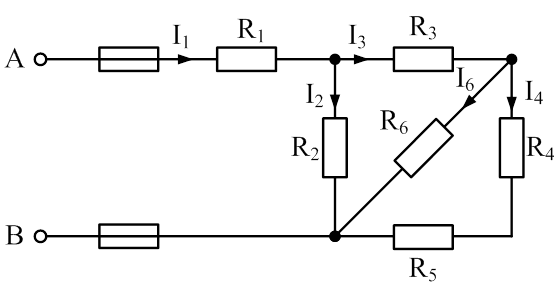

Рисунок 1 – Схема электрической цепи
Исходные данные:
накоротко замыкается R5, рассмотреть изменение I4.
Ответ
1. Эквивалентное сопротивление цепи будем находить методом эквивалентных преобразований. Суть данного метода заключается в упрощении цепи (уменьшения количества резисторов) посредством отыскания сопротивления нескольких резисторов и заменой их одним сопротивлением.
Рассчитаем сопротивление группы последовательно соединенных резисторов R4, R5
Сопротивление R45 параллельно соединено с резистором R6....
