Условие задачи

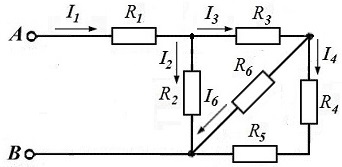

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на рисунке. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение.
Определить:
1) Эквивалентное сопротивление цепи относительно вводов АВ;
2) ток в каждом резисторе;
3) напряжение на каждом резисторе;
4) расход электрической энергии цепью за 10 ч.
Исходные данные:
U2 =100 В;
R1 = 5 Oм; R2 = 10 Oм;
R3 = 4 Oм; R4 = 6 Oм;
R5 = 4 Oм; R6 =15 Oм.
Рис.1. Схема цепи
Ответ
Сопротивление последовательного соединения R4 и R5:
R45 = R4+R5 =6 + 4 = 10 Ом;
сопротивление параллельного соединения R6 и R45 :
R456 = R45 ∙ R6/( R45 + R6) = 10∙15/(10+15) = 6 Ом;
обозначим R7 сопротивление последовательного соединения R3 и R456:
R7 = R3+R456 = 6 + 4 = 10 Ом;
ток через резистор R2 :
I2= U2 / R2 = 100/10= 10 А;
ток через резистор R...
