Цепь постоянного тока, состоящая из нескольких конденсаторов, включенных смешанно, присоединена к источнику питания. Начертить электростатическую цепь, содержащую элементы, численные значения которых даны в таблице.
«Цепь постоянного тока, состоящая из нескольких конденсаторов, включенных смешанно, присоединена к источнику питания. Начертить электростатическую цепь, содержащую элементы, численные значения которых даны в таблице.»
- Электроника, электротехника, радиотехника
Условие:

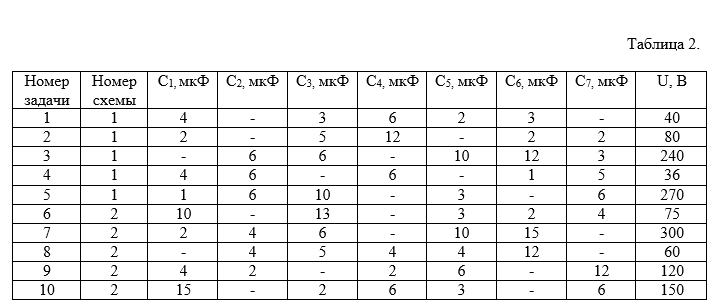

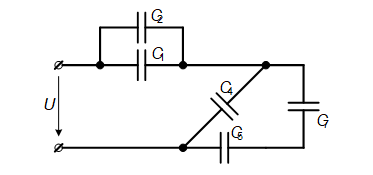

Цепь постоянного тока, состоящая из нескольких конденсаторов, включенных смешанно, присоединена к источнику питания. Начертить в соответствии с номером исходной схемы электростатическую цепь, содержащую только те элементы, численные значения которых даны по Вашему варианту в таблице 2.
Методом «свертывания цепи» определить эквивалентную емкость и общий заряд батареи конденсаторов.
Исходные данные:
C1 = 4 мкФ;
С2 = 2 мкФ;
C4 = 2 мкФ;
C5 = 6 мкФ;
C7 = 12 мкФ;
U = 120 В.
Решение:
Рассчитываем общую емкость конденсаторов C1 и C2, соединенных параллельно:
С12 = С1 + С2 = 4 +2 = 6 мкФ.
Общая емкость конденсаторов C5 и C7, соединенных последовательно:
