Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику электрической энергии (рис.1).
«Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику электрической энергии (рис.1).»
- Электроника, электротехника, радиотехника
Условие:
Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику электрической энергии (рис.1). Определить: 1) эквивалентное сопротивление цепи относительно зажимов источника; 2) ток, проходящий через каждое сопротивление; 3) напряжение на каждом сопротивлении; 4) мощность, потребляемую цепью. Правильность решения задачи проверить, применив первый закон Кирхгофа.
Дано: r1=4 Ом, r2=15 Ом, r3=4 Ом, r4=3 Ом, r5=3 Ом, r6=1 Ом, r7=2 Ом, UAС = 60 B.
Решение:

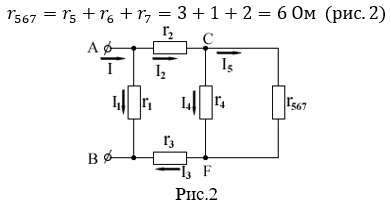

1. Определяем эквивалентное сопротивление цепи. Сопротивления r5,r6,r7 соединены последовательно, поэтому
Сопротивление
соединены параллельно, поэтому
