Условие задачи
Цепь постоянного тока состоит из смешанного соединения пяти резисторов. Определить общее напряжение на нагрузке, токи во всех резисторах, а также ЭДС источника энергии, если она не задана в условии задачи. Составьте баланс мощностей.

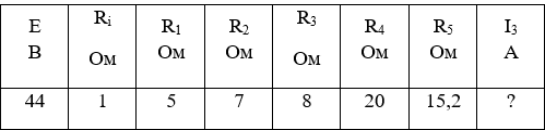

Таблица 2

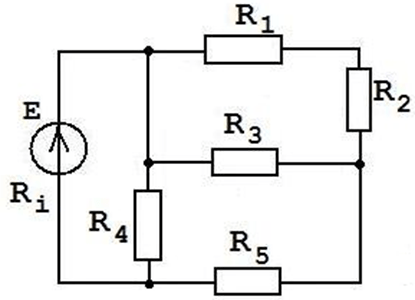

Рис.2.1. Заданная схема
Ответ
Дано: Е=44 В; Ri=1 Ом, R1=5 Ом, R2=7 Ом, R3=8 Ом, R4=20 Ом, R5=15,2 Ом.
Найти: I3 - ?
1. На схеме показываем направления токов и обозначаем их.

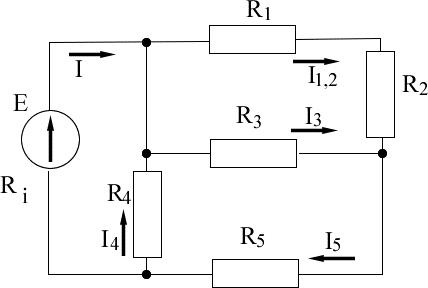

Рис.2.2. Схема с токами
1. Резисторы R1 и R2 соединены последовательно. Их общее сопротивление
R1,2 = R1 + R2 = 5+7 = 12 Ом
