Цепь (рис. 1.2 а) содержит резисторы R один = один кОм, R два = один, пять кОм, R три =  ноль, пять кОм, R четыре = два, пять кОм, индуктивность L = шесть, три мГн и источник постоянного напряжения

«Цепь (рис. 1.2 а) содержит резисторы R один = один кОм, R два = один, пять кОм, R три =  ноль, пять кОм, R четыре = два, пять кОм, индуктивность L = шесть, три мГн и источник постоянного напряжения»
  • Электроника, электротехника, радиотехника

Условие:

Цепь (рис. 1.2 а) содержит резисторы R1 = 1 кОм, R2 = 1,5 кОм, R3 =  0,5 кОм, R4 = 2,5 кОм, индуктивность L = 6,3 мГн и источник постоянного напряжения Е = 9 В. В момент t = 0 происходит размыкание ключа К и в цепи возникает переходной процесс. Требуется: рассчитать основные характеристики процесса; получить выражения для токов i2(t), i3(t) и напряжения uL(t) классическим методов; построить графики указанных токов и напряжений; рассчитать ток i2(t) операторным методом.

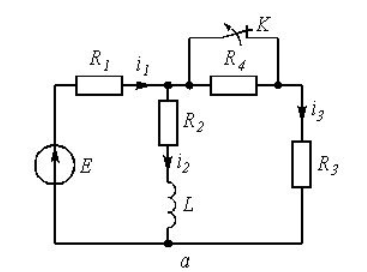

                        Рис. 1,2

Решение:

1. Находим токи i1, i2, i3 и напряжение u L в три момента времени t: 0-, 0+,

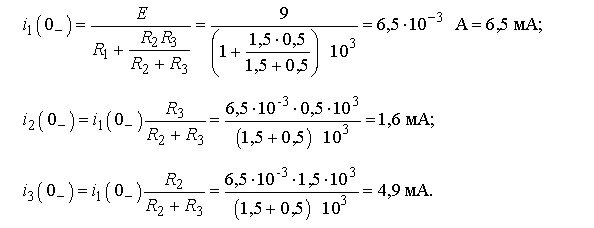

1.1. Момент t = 0. Он соответствует стационарному состоянию цепи до коммутации. В этом состоянии резистор R4 закорочен ключом К и не влияет на работу цепи. Сама схема (рис. 1.2 а) представляет собой цепь, в которой uL(0) = 0, поэтому она может быть рассчитана по следующим формулам:

1.2. Момент t = 0+. Это первое мгно...
