Условие:

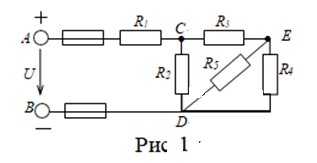

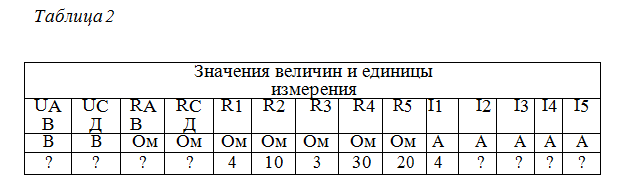

Цепь, состоящая из пяти резисторов, присоединена к источнику электрической энергии, напряжение на зажимах которого UАВ(Рис.1). Токи в резисторах соответственно равны I1, I2, I3, I4, I5.Определить величины, отмеченные знаками вопроса в табл. 2.
Решение:
1. Определим эквивалентное сопротивление цепи. Но сперва расcчитaем сопротивление параллельно соединенных резисторов R4 и R5
2. Схема приобрела вид (Рис.2.б). Теперь найдем сопротивление последовательно соединенных резисторов R45 и R3
