Дана батарея конденсаторов, соединенных смешанным способом и подключенных к сети переменного тока напряжением 220 вольт. Схема включения соответствует варианту задания и изображена на схемах 1.1 - 1.25

«Дана батарея конденсаторов, соединенных смешанным способом и подключенных к сети переменного тока напряжением 220 вольт. Схема включения соответствует варианту задания и изображена на схемах 1.1 - 1.25»
  • Электроника, электротехника, радиотехника

Условие:

Дана батарея конденсаторов, соединенных смешанным способом и подключенных к сети переменного тока напряжением 220В. Схема включения изображена на рис. 1.1 - 1.25.

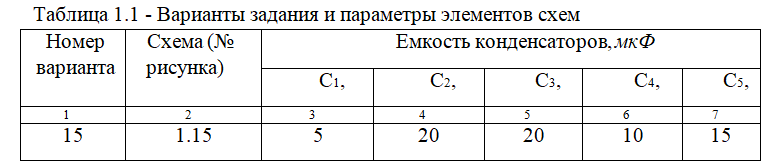

По заданным в таблице 1.1 параметрам рассчитать:

  1. Эквивалентную емкость  батареи конденсаторов(Cэкв).
  2. Заряд каждого конденсатора(q1, q2, q3, q4, q5).
  3. Энергию каждого конденсатора(W1, W2, W3, W4, W5).

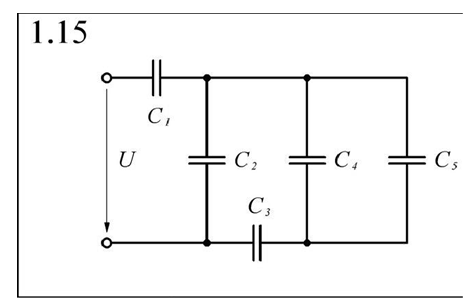

Схема:

Решение:

Конденсаторы С4 и С5 соединены параллельно. Их эквивалентная емкость:

С45 = С4 + С5 = 10 + 15 = 25 мкФ

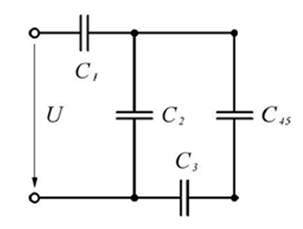

Схема примет вид:

Конденсаторы С45 и С3 соединены последовательно. Их эквивалентная емкость:
