Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС. Параметры цепи приведены в таблице 1. Схема электрической цепи изображена на рисунке 1.
- Электроника, электротехника, радиотехника
Условие:
Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС. Параметры цепи приведены в таблице 1. Схема электрической цепи изображена на рисунке 1.
Определить закон изменения во времени указанной в таблице 1 величины. Задачу решить классическим методом. На основании полученного аналитического выражения построить график изменения искомой величины в функции времени в интервале
, где
– меньший по модулю корень характеристического уравнения.
Таблица 1 – Исходные данные

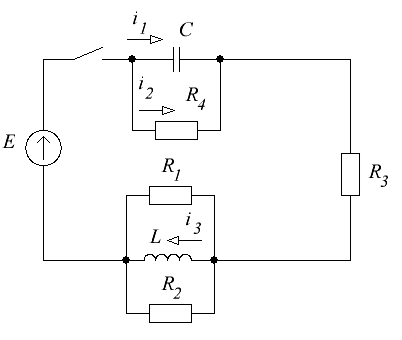

Рисунок 1 – Схема электрической цепи.
Решение:
1. Определим параметры цепи до коммутации.
Так как до коммутации цепь отключена от источника, имеем нулевые начальные условия:
2. Определим параметры цепи в момент коммутации.
По правилам коммутации:
3. О...
