Условие:

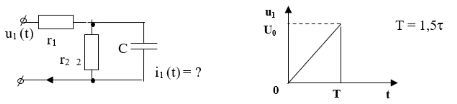

Дана схема электрической цепи, на входе которой действует импульс напряжения заданной формы.
Требуется рассчитать по интервалам переходной процесс и построить график изменения заданной величины (тока или напряжения) во времени.

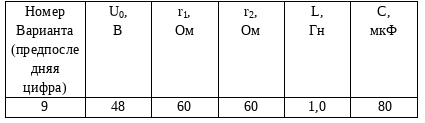

Исходные данные
Решение:
Определяем переходную проводимость g(t) для заданной цепи. Для этого рассчитываем переходный процесс классическим методом, учитывая, что на вход подано напряжение U = 1 В.
Так как до коммутации источник отключен от цепи, то i1(0-) = i2(0-) = 0 А и uC(0-) = uC (0+) = 0 В.
Принужденный ток
Входное сопротивление цепи
