Условие задачи
Дана схема трехфазной цепи синусоидального тока.
При этом задано действующее значение линейного напряжения трехфазного источника (UЛа) параметры нагрузки и линии.
Необходимо:
1) рассчитать токи в линии и фазах нагрузки, а также определить фазные и линейные напряжения на нагрузке (точки а, в, с) для двух случаев:
а) ключ К замкнут;
б) ключ К разомкнут;
2) рассчитать и построить топографические диаграммы напряжений, совмещенные с векторными диаграммами токов для случаев «а» и «б»;
3) определить показания ваттметров для случаев «а» и «б» и сравнить полученный результат с активной мощностью, потребляемой нагрузкой.

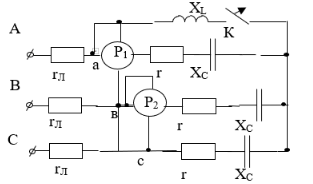

Исходная схема

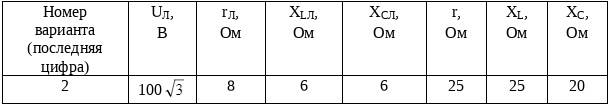

Исходные данные
Ответ
1. Расчет параметров цепи.
Комплексные значения фазных напряжений:
Напряжения фаз сдвинуты относительно друг друга на угол 120. Напряжения фазы В отстает от напряжения фазы А на 120, а напряжение фазы С отстает от напряжения фазы В на 120.
