Дана трехфазная электрическая цепь трехфазного переменного тока, в которой потребители соединены «треугольником». В таблице 5 указаны величины потребителей и линейные напряжения. Необходимо определить величины фазных и линейных токов. Линейные токи определяются графически, в масштабе построением векторной диаграммы фазных токов и напряжений. Векторные диаграммы следует выполнять, соблюдая масштаб и величину угла сдвига. Частота переменного тока f=50Гц.

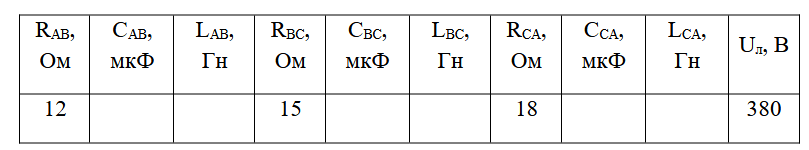

Таблица 5

Рис.5.1. Схема
